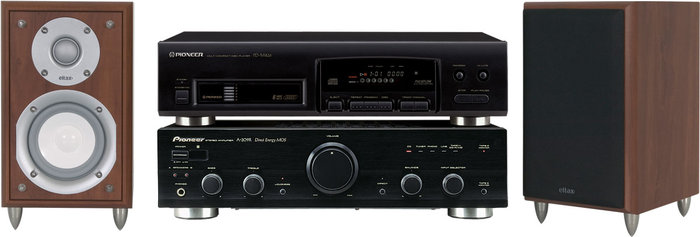

Chaîne Hi-Fi Pioneer 629 / Eltax Monitor I comprenant l'amplificateur Pioneer A209, le lecteur-changeur 6 CD PDM-426 et la paire d'enceintes Monitor I Calvados (5 mètres de câble enceinte NorStone CL150 fourni)

Chaînes hi-fi composées

Amplis hi-fi stéréo Pioneer A209R

Amplification
Amplificateur avec circuit Direct Energy MOS FET
Puissance de sortie continue :
35 W x 2 (20 - 20,000 Hz, 8 ohms )
45 W x 2 (20 - 20,000 Hz, 4 ohms )
Puissance de sortie continue DIN :
60 W x 2 (1 kHz, 4 ohms)
45 W x 2 (1 kHz, 8 ohms)

Audio
Capacité à gérer de faibles impédances de charge
Contrôle de tonalité
Fonction "Loudness"
Circuit de commutation interne (tonalité / phono) : only Phono
Fonction "Direct"

Construction
Circuit à énergie directe MOSFET
Technologie à large bande passante
Circuit linéaire à large bande passante
Conception à faible bruit
Châssis à ailettes
Système à microprocesseur silencieux
Construction symétrique
Composants haute-qualité
Bouton de volume motorisé
Couple de condensateurs complémentaires

Fonctions de confort
Télécommande
Enregistrement 2 voies

Mesures
Rapport signal / bruit : 67 dB PHONO (MM) (Direct switch on)
Rapport signal / bruit : 71 dB CD, TUNER, AUX, TAPE (Direct switch on)
Rapport signal / bruit : 71 dB PHONO (MM)
Rapport signal / bruit : 91 dB CD, TUNER, AUX, TAPE
Réponse en fréquence : 5 - 100 000 Hz CD, TUNER, AUX, TAPE ( 0 dB, -3 dB)
Entrée (sensibilité/impédance) : 2.8 mV/50 kohms (PHONO (MM))
Entrée (sensibilité/impédance) : 200 mV/50 kohms (CD,TUNER,AUX,TAPE)

Connectique
Borniers enceintes A / B (Parallèle)
Entrées audio : 6
Sortie Discrete (toutes voies)
Sortie casque
Terminal SR

Généralités
Alimentation : 220 - 230V, 50/60 Hz
Consommation : 130W
Dimensions (L x H x P) : 420 x 114 x 307 mm - Poids : 4,7 kg

Câbles d'enceintes NorStone CL150 (1 m)

Section : 1,5 mm²
Cuivre désoxygéné (OFC) à 99,997%
7x18 brins torsadés
Ultra faible résistance linéaire : 0,013 ohms/m
Courant maximum : 27A - Isolation : 300V
Gaine en PVC souple avec repères de polarité, de sens et marquage des longueurs.

Lecteurs CD Pioneer PDM-426A

Platine CD avec changeur 6 disques
Conceptions antirésonance et antivibrations
Châssis en nid d'abeille
Grands isolants

caractéristiques numériques
DLC 1 bit avec convertisseur N/A Pulseflow
Conception à faible niveau de bruit
Capteur laser à faible perte

Options de lecture
Modes de lecture : tous les disques
Modes de lecture aléatoire : tous les disques
Lecture programmée (plages/disques) : 32
Modes de répétition : 4
Plage unique
Tous les disques
Tous les disques aléatoire
Lecture programmée

Fonctions de confort
Télécommande à fonctions totales avec marche/arrêt
Mémorisation
Mémoire du dernier disque
Hi-Lit Scan magasin
Lecture programmée (temporisateur en option)

Connectique
Sorties audio RCA-Cinch (gauche/droite)
Entrée et sortie CONTROL pour être piloter depuis un amplificateur Pioneer

Spécifications
Réponse en fréquence : 2 - 20 000 Hz
Rapport signal-bruit (EIAJ) : 98 dB
Plage dynamique ( EIAJ) : 95 dB
Distorsion ( EIAJ) : 0,005 %

Alimentation électrique : 220 - 240 V, 50 - 60 Hz
Consommation électrique : 12 watts
Dimensions ( L x H x P) : 420 x 105 x 294 mm - Poids : 3,7 kg

Enceintes bibliothèque Eltax Monitor I Calvados

Eltax Monitor 1 / Monitor One / Monitor I
Enceinte 2 voies Bass-reflex avec évent dessous
Pointes fournies
Bornier simple plaqué or
Blindage magnétique

Haut-parleurs
Aigus : 25 mm à dôme soie
Basse / médium : 100 mm (blindé)

Mesures
Puissance : 60 watts réels (90 watts en crête)
Sensibilité : 87 dB
Impédance 4 - 8 ohms
Bande passante (± 3 dB) : 60 - 22 000 Hz

Généralités
Dimensions (L x H x P) : 155 x 240 x 195 mm
Poids (net) : 3,2 kg

Haut-parleur néodymium
Le néodymium est un alliage magnétique 10 fois plus puissant qu'une ferrite traditionnelle. On peut réduire la taille de l'aimant et le placer dans la bobine mobile du haut-parleur, ainsi la force magnétique est concentrée autour de la bobine mobile, là où c'est nécessaire. Une ferrite compacte présente l'avantage de ne pas occuper beaucoup de place dans l'ébénisterie. C'est un facteur essentiel pour des enceintes très compactes.

Haut-parleur médium et grave en cône fibre de verre
Les haut-parleurs médium et grave utilisés par la série E 6 sont équipés de membranes en fibre de verre/résine. Les ondes stationnaires contrôlées et distribuées de façon homogène limitent la coloration et assurent une restitution du médium extrêmement transparente. Le cache noyau inversé, associé à la suspension en caoutchouc, améliorent la linéarité de la réponse en fréquence.

DTT (Découplage du haut-parleur d'aigu)
L'une des plus grandes difficultés dans la conception d'enceintes, c'est de gérer les vibrations incontrôlées de l'ébénisterie qui parasitent et colorent le son. Les hautes fréquences sont particulièrement sensibles. Notre solution réside dans la technologie de suspension par découplage du haut-parleur d'aigu (DTT). En isolant le haut-parleur d'aigu du reste de l'enceinte, les vibrations transmises par la façade de l'enceinte sont réduites de plus de 20 dB. Au résultat : une restitution des hautes fréquences incroyablement précise et réaliste. Le haut-parleur d'aigu est découplé de la façade en aluminium à l'aide d'un matériau spécial en caoutchouc appelé EPDM (Ethylene Propylene Diene Monomer) qui offre d'excellentes propriétés acoustiques. La façade en aluminium est vissée sur l'ébénisterie en utilisant des chevilles en caoutchouc afin d'éviter la transmission des vibrations. Protection contre les surcharges
Une résistance électronique PTC qui limite la puissance si l'enceinte subit une surcharge. Puis, lorsque le volume est réduit et la résistance refroidit, le son est restauré à son niveau normal.
