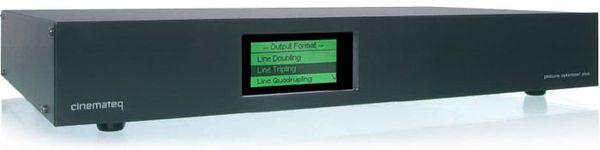

Cinemateq Optimizer Plus II SDI

Distributeurs audio-vidéo

Optimiseur d'image vidéo haute qualité

Signaux: PAL/NTSC (PAL60, NTSC 3,58, NTSC 4,42, SECAM)

Entrées vidéo
2 x RVB/FBAS sur Peritel. Largeur de bande vidéo: 5,5MHz -3dB
2 x YUV sur RCA. Largeur de bande vidéo: 7MHz -3dB
2 x S-Vidéo sur MiniDIN4. Largeur de bande vidéo: 7MHz -3dB
2 x Composites sur RCS. Largeur de bande vidéo: 5,5MHz -3dB
1 x ByPass RVB sur BNC (x5). Largeur de bande vidéo: 200MHz

Sorties Vidéo
1 x RVB HV/RGBs/RGsB, TTLpos/neg sur 5 BNC
1 x VGA
1 x YUV sur RCA
1 x DVI

Résolutions
Doublement de lignes (576/480 lignes) SMPTE
Triplage de lignes (864/720 lignes) SMPTE
Quadruplage de lignes (1152/960 lignes) SMPTE
SVGA (800x600) VESA
XGA (1024x768) VESA
SXGA (1200x1024) VESA
UXGA (1600x1200) VESA

Processus
Désentrelaceur haute qualité
Multiplicateur de lignes 7 voies
Doublement de trame flexible
Pull-Down 2:2/3:2
Conversion de format libre
Commande de déplacement adaptative
Filtre en peigne numérique
Réducteur de bruit
Correction de base de temps
Renforcement numérique de la netteté
Processeur vidéo 10 bits

Réglages
Luminosité et contraste
Taille et position d'image
Netteté de l'image
Correction de température de couleur
Résolution et profondeur colorimétrique
Correction du gamma.

Commutation vidéo
Affectation libre des 10 entrées et des 4 sorties
Auto-détection avec reconnaissance de priorité
Conversion YUV vers RVB et vice-versa.

Affichage par menu
Mise à jour possible par RS232
Dimensions (lxhxp) : 431 x 300 x 69 mm - Poids: 4 kg

Désentrelaceur haut de gamme
Le désentrelaceur vidéo convertit les 2 trames entrelacées du signal vidéo et les réunit en une image pleine. Cette technologie, le Progressive Scan améliore la stabilité des images.

Multiplicateur de lignes flexible
Ce processus spécial d'augmentation du nombre de lignes vidéo est utilisé afin d'éviter les structures linéaire (effets d'escaliers). En plus des traditionnels doublage, triplage ou quadruplage de lignes, il est possible de mettre à l'échelle plusieurs standards VESA et de définir ses propres réglages sans aucune restriction. Ce convertisseur vidéo permet de choisir entre différentes résolutions pour le PAL et le NTSC et garantit ainsi la meilleure adaptation possible à votre écran/projecteur jusqu'à 1200 lignes (UXGA).

Vitesse de rafraîchissement
Cette fonction est utilisée pour accroître la vitesse de rafraîchissement en 60/90/120Hz pour le NTSC et en 50/75/100Hz pour le PAL. De plus, la vitesse de rafraîchissement peut être individuellement adaptée pour servir au mieux les ressources de l'écran/projecteur. Fini les problèmes de scintillement.

2:2 et 3:2 Pull-Down
Lors de la conversion d'un film sur DVD, la source est encodée en format vidéo. Cette conversion utilise un codage d'entrelacement. La fonction 2:2 et 3:2 Pull-down permet de retrouver la séquence d'encodage et de supprimer les trames redondantes tout en remettant en ordre les trames paires et impaires qui ont été inversées. De nombreux artefacts de l'image disparaissent ainsi.

Conversion du format de l'image.
Cette fonction permet d'adapter le format de l'image à la résolution native optimale de l'écran ou du projecteur. Il est ainsi possible de convertir des sources au format cinéma non anamorphique en 16:9 anamorphique ou, inversement un 16:9 en 4:3.

Adaptative Motion Control
Lorsque de petits objets bougent rapidement dans l'image, il apparaît parfois des distorsions ou des effets d'escalier, surtout pour les sources numériques en raison d'erreur de compression. L'Adaptative Motion Control minimise ces effets indésirables.

Filtre en peigne numérique
La séparation RVB d'un signal composite ou S-Vidéo est souvent mal gérée par le décodeur et cela introduit de nombreuses erreurs dans la conception de l'image. Cette fonction permet de lisser le détail des contours et d'obtenir une image d'apparence plus naturelle.

Réduction du bruit
Certaines sources vidéo produisent un signal bruité (tuner TV, magnétoscope..) Le réducteur de bruit réduit considérablement ce défaut en nettoyant l'image.

Correction de la base de temps
Les appareils d'affichage numériques (plasma, LCD, vidéoprojecteurs) sont particulièrement sensibles aux fluctuation de la synchronisation. Les magnétoscopes VHS présentent pour cela un signal très détérioré. La fonction TBC produit un signal vidéo parfaitement constant grâce à un signal de référence basé sur une horloge à quartz de grande précision.

Traitement de la netteté numérique
L'augmentation du nombre de ligne par multiplication a tendance à produire une image trop douce. Le renforcement numérique redonne à l'image cette netteté qui permet de profiter pleinement de l'augmentation de résolution.

Correction colorimétrique de l'image
Il est important pour obtenir une image parfaite de régler avec précision les paramètres de lumière, de contraste et de température de couleur. Il est également possible de régler le gamma et de mémoriser les réglages.

Taille et position de l'image
Cette fonction permet d'ajuster la position horizontale et verticale de l'image dans la surface affichée. Il est ainsi possible de décaler sa position pour s'adapter précisément aux caractéristiques de l'écran.

Mémorisation des réglages.
Les réglages peuvent être mémorisés et rappelés rapidement pour s'adapter aux sources ou à plusieurs écrans/projecteurs.

Traitement vidéo 10 bits
Une précision indispensable pour disposer d'une marge de correction importante sur tous les types de signaux. Les corrections de colorimétrie ou de lumière sont apportées sans aucune simplification du signal.

Commutateur vidéo
Avec sa connectique très riche, le Picture Optimizer Plus peut aussi servir de grille de commutation vidéo professionnelle. La détection automatique de signal permet la commutation en gérant les priorités suivant la nature des signaux.

Sorties parallèles de 2 sources
En mode standard, le Picture Optimizer Plus délivre un signal identique sur l'ensemble des sorties pour piloter jusqu'à 4 écrans/projecteurs. En mode parallèle, une sortie peut être commuté directement à une entrée "By-Pass" pour fournir 2 signaux différents en même temps.
