Nuprime SW-9X Noir

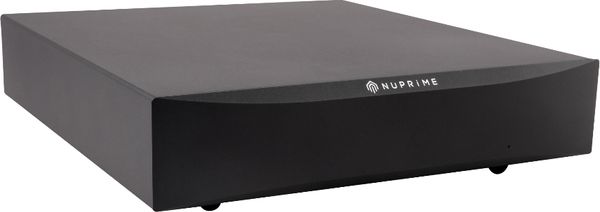

Le switch réseau NuPrime SW-9X est un modèle audiophile à huit ports Gigabit Ethernet spécialement développé pour optimiser la stabilité des connexions réseau et réduire les perturbations électriques susceptibles d'affecter les équipements hi-fi connectés. Il adopte une architecture d'alimentation élaborée autour du système NuPrime Power Engine, associant un filtrage secteur multistade, trois rails d'alimentation indépendants et un dispositif actif de suppression des interférences de mode commun. Son horloge TCXO de 25 MHz, d'une précision de 0,1 ppm, assure une référence temporelle stable pour les circuits Ethernet, avec la possibilité de lui associer une horloge externe grâce à une entrée BNC dédiée. Équipé de huit ports RJ45 Gigabit plaqués or et d'un châssis en aluminium, le filtre NuPrime SW-9X permet de centraliser les connexions des lecteurs réseau, serveurs musicaux et autres équipements connectés tout en leur assurant des conditions de fonctionnement optimales.

Huit ports Gigabit Ethernet plaqués or

Le switch réseau NuPrime SW-9X intègre huit ports RJ45 Gigabit Ethernet compatibles avec les connexions 100 et 1 000 Mb/s. Cette connectique permet de relier simultanément plusieurs équipements réseau, notamment un lecteur audio, un serveur musical NAS, un ordinateur ou tout autre appareil disposant d'une interface Ethernet compatible. Le NuPrime SW-9X assure alors directement la commutation et la distribution des données entre les appareils connectés. Il peut ainsi être relié au routeur domestique pour constituer le point central d'une installation hi-fi dématérialisée.

Les huit connecteurs Ethernet bénéficient de contacts plaqués or, sélectionnés pour assurer une connexion électrique durable et limiter les risques d'oxydation. Leur espacement a également été étudié pour réduire les interactions et les perturbations entre les différentes liaisons. Cette conception vise à préserver la stabilité des transmissions, notamment dans les installations regroupant de nombreux équipements numériques. Les ports disposent d'indicateurs lumineux permettant de visualiser leur état de connexion et leur activité. Un interrupteur dédié permet également de désactiver ces voyants, afin de limiter les distractions lumineuses dans une salle d'écoute.

Horloge TCXO de 25 MHz à haute précision

Le switch réseau NuPrime SW-9X bénéficie d'une horloge TCXO (Temperature-Compensated Crystal Oscillator) fonctionnant à une fréquence de 25 MHz. Contrairement aux oscillateurs à quartz traditionnels, cette technologie intègre une compensation des variations de température afin de maintenir une fréquence particulièrement stable. NuPrime annonce ainsi une précision de 0,1 ppm à 25 °C, permettant de fournir une référence temporelle précise aux circuits de commutation Ethernet. Cette horloge a été spécifiquement sélectionnée pour limiter les fluctuations de fréquence et le bruit de phase susceptibles d'affecter le fonctionnement des circuits numériques. Elle vise ainsi à assurer une synchronisation stable des échanges au sein du switch et à limiter les perturbations électriques associées à son fonctionnement.

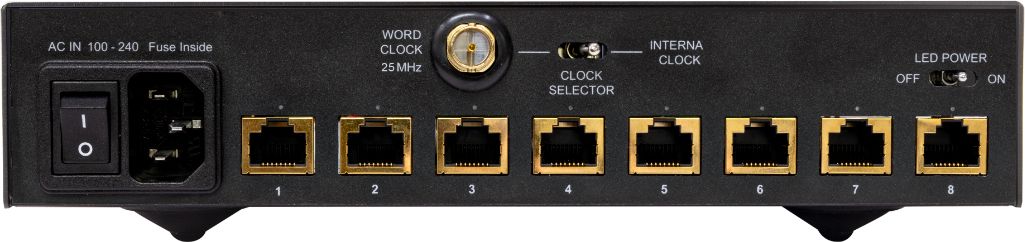

Pour les installations les plus exigeantes, le switch réseau NuPrime SW-9X dispose également d'une entrée BNC permettant de connecter une horloge externe de 25 MHz compatible. Un sélecteur situé à l'arrière de l'appareil permet de choisir entre l'horloge TCXO interne et la référence externe.

Alimentation NuPrime Power Engine à très faible bruit

Le switch réseau NuPrime SW-9X intègre une alimentation secteur NuPrime Power Engine spécialement développée pour limiter les perturbations électriques au sein de ses circuits numériques. Cette architecture associe un module de conversion secteur basse ondulation à plusieurs étages de filtrage et de régulation. L'objectif est de fournir une alimentation stable aux composants sensibles, tout en réduisant la propagation des parasites provenant du réseau électrique ou générés par les circuits internes du switch.

Le filtre Ethernet NuPrime SW-9X dispose de trois rails d'alimentation indépendants de 12 V, 3,3 V et 1,1 V. Chacun utilise un convertisseur abaisseur haute vitesse conçu pour assurer une conversion efficace, une réponse rapide aux variations de charge et un faible niveau de bruit en sortie. Cette séparation permet d'adapter l'alimentation aux besoins des différents circuits et de limiter les interactions électriques entre les étages. Le module d'alimentation bénéficie également d'un dissipateur thermique en aluminium, contribuant à maintenir des conditions de fonctionnement stables.

Une attention particulière est portée à l'alimentation de l'horloge TCXO. Celle-ci dispose d'un circuit de filtrage multistade destiné à atténuer les perturbations présentes sur plusieurs bandes de fréquences, notamment autour de 10 MHz, 100 MHz et 1 GHz. Cette conception vise à préserver la stabilité de la référence temporelle et à limiter les interférences susceptibles d'être réinjectées dans les circuits Ethernet.

Suppression active des interférences de mode commun

Le switch réseau NuPrime SW-9X bénéficie d'une technologie de suppression active des interférences de mode commun, conçue pour atténuer les perturbations électromagnétiques et radiofréquences présentes sur l'alimentation. Ces parasites peuvent provenir de nombreux équipements électriques et électroniques, notamment les alimentations à découpage, les ordinateurs, les routeurs et les autres appareils connectés au même réseau secteur. Ils peuvent se propager par les conducteurs électriques et contribuer à dégrader l'environnement électromagnétique des installations audio sensibles. Le circuit détecte les perturbations électriques et génère un signal de compensation de même amplitude, mais de phase opposée. Lorsque les deux signaux se combinent, les interférences peuvent être atténuées par opposition de phase.

Le NuPrime SW-9X associe cette suppression active à un filtrage secteur intégrant des inductances de mode commun à forte isolation. Le fabricant annonce une atténuation de 17,78 dB à 100 MHz pour le circuit d'alimentation principal et de 20,79 dB à 100 MHz pour le circuit de génération d'horloge, selon ses conditions de mesure. L'ensemble vise à réduire les perturbations électriques pouvant circuler au sein de l'installation réseau et, dans certaines configurations, atteindre les circuits sensibles des électroniques audio connectées.

Filtrage secteur multistade et isolation électrique

En complément de son système actif de suppression du bruit, le switch réseau NuPrime SW-9X adopte plusieurs étages de filtrage destinés à limiter les interférences provenant de l'alimentation secteur. Son entrée électrique intègre notamment un circuit à inductance de mode commun permettant d'atténuer les perturbations susceptibles de circuler depuis d'autres appareils raccordés à la même installation électrique. Cette conception contribue à limiter la transmission de parasites vers les circuits de commutation réseau. Le filtrage intervient également au niveau des différentes alimentations internes, avec des circuits spécifiquement adaptés aux besoins de l'horloge TCXO et du système Ethernet. Cette architecture permet de traiter les perturbations à plusieurs niveaux plutôt que de s'appuyer sur un unique étage de régulation. Le NuPrime SW-9X vise ainsi à préserver un environnement électrique stable pour ses composants numériques et à limiter les interférences susceptibles de se propager vers les équipements connectés.

Le switch réseau NuPrime SW-9X constitue une solution haut de gamme pour centraliser les connexions Ethernet d'une installation hi-fi et limiter les perturbations électriques susceptibles d'affecter les équipements connectés. Grâce à ses huit ports Gigabit plaqués or, son horloge TCXO de 25 MHz, son alimentation NuPrime Power Engine à très faible bruit et sa technologie active de suppression des interférences de mode commun, il bénéficie d'une architecture spécialement étudiée pour garantir des performances audio et vidéo optimales.
