DVDO Splitter 12 CAT

Le DVDO Splitter 12 CAT est un répartiteur HDMI conçu pour diffuser le signal d’une source audiovisuelle vers plusieurs écrans. Il permet de connecter un lecteur Blu-ray, un décodeur, un ordinateur ou tout autre équipement HDMI à deux afficheurs distants, tout en conservant une sortie HDMI locale. Le système comprend un transmetteur principal et deux récepteurs, ce qui facilite le déploiement d’écrans éloignés de la source. La transmission s’effectue au moyen de câbles CAT6, CAT6a ou CAT7, une solution adaptée aux installations dans lesquelles un câble HDMI classique serait trop court ou difficile à faire passer. Le DVDO Splitter 12 CAT prend en charge une bande passante de 18 Gbit/s et des résolutions vidéo allant jusqu’en 4K à 50 ou 60 Hz avec un échantillonnage 4:4:4.

Une transmission vidéo 4K sur de longues distances

Ce répartiteur est compatible avec les normes HDMI 2.0b, HDCP 2.2 et HDCP 1.x. Il peut transmettre un signal 4K à 60 Hz sur une distance maximale de 35 mètres à travers un câble CAT6, CAT6a ou CAT7. La portée peut atteindre 50 mètres avec une résolution 4K à 30 Hz et jusqu’à 60 mètres en Full HD 1080p à 60 Hz. Le splitter prend également en charge plusieurs formats HDR, notamment HDR10, HDR10+, HLG et Dolby Vision. Il est compatible avec les espaces colorimétriques RGB, YCbCr 4:4:4, YCbCr 4:2:2 et YUV 4:2:0. Ces caractéristiques permettent de conserver une image détaillée et des couleurs adaptées aux capacités des écrans raccordés. La gestion EDID avancée offre plusieurs profils vidéo et audio prédéfinis et permet aussi de copier les informations EDID d’une sortie connectée.

Des entrées et sorties complètes pour la vidéo et l’audio

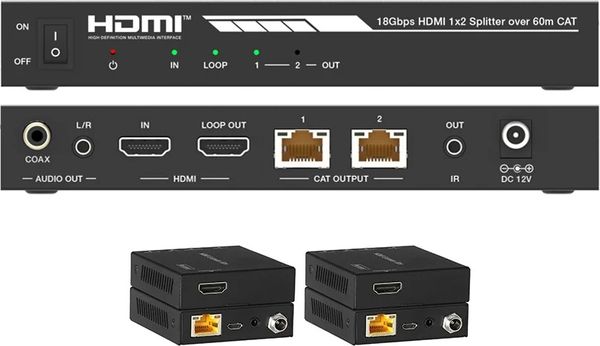

Le transmetteur du DVDO Splitter 12 CAT dispose d’une entrée HDMI pour connecter la source. Une sortie HDMI Loop Out permet de relier directement un téléviseur ou un moniteur situé près du transmetteur. Deux sorties RJ45 sont prévues pour acheminer le signal vers les deux récepteurs fournis. Chaque récepteur possède une entrée RJ45 ainsi qu’une sortie HDMI destinée à l’écran distant. Cette configuration permet donc d’utiliser simultanément un écran local et deux écrans éloignés. Le transmetteur intègre également une sortie audio numérique coaxiale RCA et une sortie audio analogique stéréo au format mini-jack 3,5 mm. La sortie analogique prend en charge le PCM 2.0, tandis que la sortie coaxiale est compatible avec le LPCM 2.0, le LPCM 5.1 et le Dolby Digital 2.0 ou 5.1. Le signal HDMI peut transporter des formats audio haute définition jusqu’à 7.1 canaux, dont LPCM, Dolby Digital, Dolby Digital Plus, DTS et DTS-HD Master Audio.

Contrôle infrarouge, alimentation PoC et gestion du système

Le système prend en charge la transmission infrarouge unidirectionnelle. Les récepteurs disposent d’une entrée IR permettant d’utiliser une télécommande depuis l’emplacement de l’écran distant. Le signal est ensuite renvoyé vers la sortie IR du transmetteur afin de commander l’équipement source. Cette fonction est utile lorsque le lecteur ou le décodeur est installé dans une autre pièce ou dans une baie technique. Le splitter utilise également une alimentation PoC unidirectionnelle : le transmetteur peut alimenter les récepteurs directement par les câbles CAT. Il n’est donc pas nécessaire d’ajouter une alimentation électrique indépendante à proximité de chaque écran. Un port Micro USB de service est aussi disponible pour les mises à jour du micrologiciel et le contrôle par commandes série.

Parfait pour les installations professionnelles et les particuliers

Le DVDO Splitter 12 CAT peut être installé dans une salle de réunion pour afficher une présentation sur plusieurs écrans ou vidéoprojecteurs. Il convient également aux établissements scolaires, aux hôtels, aux restaurants et aux commerces utilisant des systèmes d’affichage dynamique. Dans un magasin, la même source vidéo peut par exemple alimenter plusieurs écrans répartis dans différentes zones. Dans un lieu de culte ou une salle événementielle, le splitter permet de diffuser simultanément une image vers des afficheurs éloignés de la régie. Il peut aussi être utilisé dans une habitation pour partager un décodeur, un lecteur multimédia ou une console entre plusieurs téléviseurs. L’extraction audio facilite en parallèle le raccordement à un amplificateur ou à des enceintes séparées.

Une solution complète pour la distribution HDMI

Le DVDO Splitter 12 CAT associe la répartition d’un signal HDMI, l’extension sur câble réseau, l’extraction audio et le contrôle infrarouge. Livré avec deux récepteurs CAT, il permet d’alimenter deux écrans distants et un écran local depuis une source unique. Sa compatibilité avec la 4K à 60 Hz, les principaux formats HDR et les signaux audio multicanaux en fait une solution adaptée aux installations audiovisuelles professionnelles comme résidentielles. Les fonctions PoC et EDID simplifient également le câblage et la configuration du système.
