DVDO Splitter 14 CAT

Destiné aux installations audiovisuelles multizones, le splitter HDMI DVDO Splitter 14 CAT permet de diffuser le signal d’une seule source vers quatre écrans distants, tout en conservant une sortie HDMI pour un affichage local. Il peut ainsi relier un lecteur Blu-ray, un décodeur, un ordinateur ou une autre source HDMI à plusieurs téléviseurs, moniteurs ou vidéoprojecteurs. Les liaisons vers les écrans distants reposent sur des câbles CAT6, CAT6a ou CAT7, plus simples à installer sur de grandes longueurs que des câbles HDMI conventionnels. Le kit comprend quatre récepteurs CAT, placés près des afficheurs afin de restituer le signal sur une sortie HDMI. Cette configuration évite de multiplier les lecteurs et facilite la diffusion simultanée d’un même contenu dans plusieurs espaces.

Une diffusion 4K HDR jusqu’à 60 mètres

Avec une bande passante vidéo de 18 Gbit/s, le répartiteur HDMI 4K DVDO Splitter 14 CAT accepte des résolutions allant jusqu’en 4K2K à 50 ou 60 Hz avec un échantillonnage 4:4:4. Sa compatibilité avec les normes HDMI 2.0b, HDCP 2.2 et HDCP 1.x facilite son intégration avec de nombreux équipements audiovisuels. Les formats HDR10, HDR10+, HLG et Dolby Vision sont également pris en charge. La portée dépend de la résolution transmise : jusqu’à 35 mètres en 4K à 60 Hz, 50 mètres en 4K à 30 Hz et 60 mètres en 1080p à 60 Hz. Ces distances sont obtenues au moyen d’un câble CAT6, CAT6a ou CAT7 unique entre le transmetteur et chaque récepteur. Le passage audio HDMI couvre notamment le LPCM jusqu’en 7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS-ES, DTS-HD Master Audio, DTS-HD HRA et DTS:X.

Une connectique complète pour la vidéo et l’extraction audio

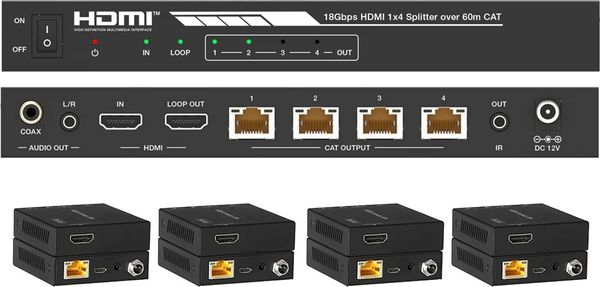

Le signal source entre par un port HDMI situé sur le transmetteur. Une sortie HDMI LOOP OUT permet de raccorder un écran local, tandis que quatre ports RJ45 CAT OUTPUT assurent la distribution vers les récepteurs fournis. Chaque boîtier distant dispose d’une entrée CAT et d’une sortie HDMI destinée à un téléviseur, un moniteur ou un vidéoprojecteur. Pour séparer le son de l’image, la connectique du splitter comprend une sortie audio numérique coaxiale RCA et une sortie analogique stéréo sur mini-jack 3,5 mm. Elles peuvent alimenter un amplificateur, des enceintes actives ou un système de sonorisation indépendant. Un port Micro-USB SERVICE est également disponible pour les mises à jour du micrologiciel et le pilotage par commandes ASCII. Le sélecteur EDID donne accès à plusieurs profils vidéo et audio, notamment en 1080p, 1080i, 3D et 4K, avec des configurations stéréo, Dolby/DTS 5.1 ou audio HD 7.1.

Un contrôle à distance simplifié dans chaque zone

La transmission infrarouge unidirectionnelle permet de piloter la source depuis l’emplacement d’un écran distant. Le kit inclut un émetteur IR à installer près de l’appareil source ainsi que quatre récepteurs infrarouges compatibles avec les fréquences comprises entre 20 et 60 kHz. Cette fonction se révèle pratique lorsque le lecteur ou le décodeur est placé dans une baie technique ou dans une autre pièce. L’alimentation PoC complète l’installation en transmettant l’énergie du boîtier principal vers les récepteurs par les câbles. Grâce à cette fonction, l’extendeur HDMI DVDO Splitter 14 CAT ne nécessite pas systématiquement une alimentation secteur distincte près de chacun des quatre écrans. Les voyants présents sur le transmetteur et les récepteurs permettent par ailleurs de vérifier rapidement l’état des connexions et la présence du signal HDMI.

Des applications adaptées aux espaces professionnels et résidentiels

Dans une salle de réunion, cette solution peut afficher une présentation sur plusieurs écrans tout en laissant un moniteur de contrôle près de l’ordinateur. Les établissements scolaires peuvent l’employer pour diffuser un cours ou une vidéo sur différents vidéoprojecteurs. L’affichage dynamique représente un autre cas d’usage du distributeur vidéo DVDO Splitter 14 CAT, notamment dans les boutiques, les halls d’accueil et les espaces de vente. Dans les hôtels et les restaurants, une même chaîne ou un même programme peut être envoyé vers plusieurs téléviseurs répartis dans différentes zones. Le système convient également aux lieux de culte, aux salles événementielles et aux habitations comportant plusieurs espaces de visionnage.

Une solution centralisée pour les installations HDMI multizones

En réunissant un transmetteur, quatre récepteurs, une sortie HDMI locale, l’extraction audio et le contrôle infrarouge, le répartiteur audiovisuel DVDO Splitter 14 CAT propose une architecture complète pour diffuser une source vers plusieurs écrans. La prise en charge de la 4K à 60 Hz, des principaux formats HDR et de l’audio multicanal répond aux besoins des installations audiovisuelles modernes. L’alimentation PoC réduit le nombre d’adaptateurs nécessaires, tandis que la gestion EDID facilite l’association d’afficheurs aux caractéristiques différentes. L’ensemble constitue une solution pratique pour centraliser les équipements, limiter le câblage HDMI et distribuer un contenu identique dans plusieurs zones.
