DVDO 4K60 HDMI 150 m Extender Over HDBaseT (Tx/Rx)

Le DVDO Xtend Pair 150 est un prolongateur HDMI conçu pour transporter un signal vidéo et audio haute définition entre deux équipements éloignés. Il se compose d’un émetteur et d’un récepteur reliés par un seul câble réseau Cat5e ou Cat6. Cette configuration permet de placer une source HDMI, comme un lecteur Blu-ray, un ordinateur ou une matrice vidéo, à distance de l’écran ou du vidéoprojecteur auquel elle est raccordée. La portée maximale atteint 120 mètres avec un signal 4K et 150 mètres avec une résolution 1080p. En plus du flux HDMI, le système peut transmettre les commandes RS-232, les signaux infrarouges bidirectionnels et les informations CEC. Il convient ainsi aux installations audiovisuelles dans lesquelles les sources doivent être centralisées dans une baie technique tout en restant contrôlables depuis la zone de diffusion.

Une transmission HDMI 4K jusqu’à 18 Gbit/s

Le DVDO Xtend Pair 150 prend en charge une bande passante vidéo de 18 Gbit/s et des résolutions allant jusqu’au 4K 60 Hz en 4:4:4. Il est compatible avec les espaces colorimétriques RGB et YCbCr 4:4:4, 4:2:2 et 4:2:0, ainsi qu’avec différentes profondeurs de couleur de 8, 10 ou 12 bits selon la résolution utilisée. Les formats HDR, HDR10+, Dolby Vision et HLG sont également pris en charge. Pour la protection des contenus numériques, l’appareil est compatible avec HDCP 2.2 et HDCP 1.4, ainsi qu’avec la norme DVI 1.0. Côté audio, il transporte notamment les formats LPCM multicanaux, Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS-ES, DTS-HD Master Audio, DTS-HD HRA et DTS:X. La fonction PoC, ou Power over Cable, permet d’alimenter les deux unités avec un seul adaptateur secteur 24 V, connecté soit à l’émetteur, soit au récepteur.

Des entrées et sorties adaptées aux installations audiovisuelles

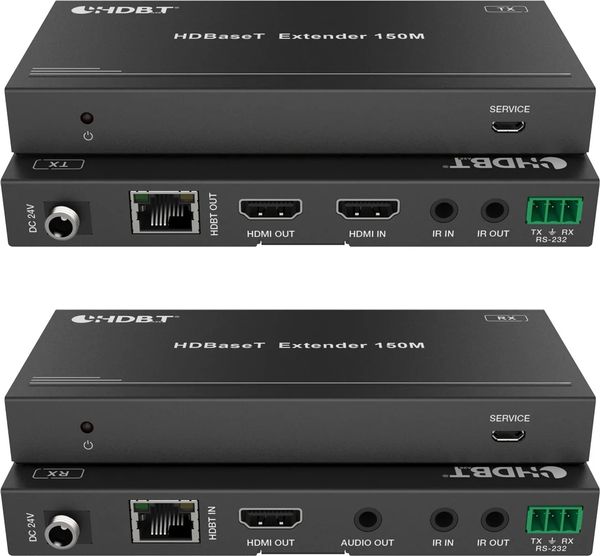

L’émetteur dispose d’une entrée HDMI Type A destinée à recevoir le signal de la source. Une sortie HDMI en boucle permet de raccorder simultanément un écran local à proximité de l’émetteur. Le signal principal est envoyé vers le récepteur par la sortie HDBT au format RJ45, au moyen d’un câble Cat5e ou Cat6. L’émetteur comprend également une entrée IR, une sortie IR, un connecteur RS-232 sur bornier Phoenix et un port Mini-USB réservé aux mises à jour du firmware. Le récepteur possède une entrée HDBT RJ45 et une sortie HDMI Type A pour le raccordement de l’écran distant. Il ajoute une sortie audio analogique stéréo sur mini-jack 3,5 mm, qui permet d’extraire un signal PCM 2.0 vers des enceintes ou un amplificateur. Il intègre lui aussi des ports IR bidirectionnels, une liaison RS-232 et un port de maintenance Mini-USB. De plus, grâce au récepteur DVDO Xtend RX 100, il est possible d'étendre l'installation.

Des usages professionnels et résidentiels

Le DVDO Xtend Pair 150 peut être installé dans une salle de conférence afin de relier un ordinateur ou un système de visioconférence à un écran situé à l’autre extrémité de la pièce. Dans un établissement scolaire, il facilite la distribution d’un contenu 4K vers un vidéoprojecteur sans imposer l’utilisation d’un long câble HDMI. Il peut également être intégré à une installation d’affichage dynamique dans un magasin, un restaurant, un hôtel ou un lieu de culte. La sortie HDMI en boucle autorise l’affichage du même contenu sur un moniteur local et sur un écran distant. La transmission infrarouge bidirectionnelle permet de contrôler la source depuis la zone où se trouve l’écran, mais aussi de piloter l’afficheur depuis l’emplacement de l’émetteur. Le passage RS-232 convient pour sa part aux installations automatisées nécessitant des commandes série entre un système de contrôle et les équipements audiovisuels. Dans un environnement résidentiel, l’appareil peut servir à déporter un lecteur multimédia ou une box vidéo placée dans un local technique.

Un prolongateur complet pour centraliser les sources HDMI

Le DVDO Xtend Pair 150 fournit une solution compacte pour transmettre un signal HDMI 4K sur une distance pouvant atteindre 120 mètres, ou un signal 1080p jusqu’à 150 mètres. Sa compatibilité avec les contenus HDR, les formats audio multicanaux et le HDCP 2.2 lui permet de s’intégrer à des équipements audiovisuels récents. La sortie HDMI en boucle, l’extraction audio analogique, le contrôle IR bidirectionnel, le passage RS-232 et l’alimentation PoC simplifient la conception d’une installation centralisée. Son boîtier métallique de 140 x 65 x 18 mm facilite enfin son intégration derrière un écran, dans un meuble audiovisuel ou au sein d’une baie technique.
