DVDO 4K60 HDMI & USB-C (DP Alt Mode) 70m Extender Over HDBaseT with USB (Tx/Rx)

Transmetteurs

DVDO 4K60 HDMI & USB-C (DP Alt Mode) 70m Extender Over HDBaseT with USB (Tx/Rx)

Le DVDO Xtend USB-C HDMI 70 est un système d’extension audiovisuelle composé d’un émetteur et d’un récepteur. Il permet de transporter une source vidéo HDMI ou USB-C vers un écran éloigné en utilisant un seul câble réseau CAT6A ou CAT7. Cette solution convient aux installations dans lesquelles la source, comme un ordinateur, un lecteur multimédia ou un système de visioconférence, ne peut pas être placée à proximité du téléviseur, du vidéoprojecteur ou du moniteur. Basé sur la technologie HDBaseT 3.0, le DVDO Xtend USB-C HDMI 70 transmet simultanément la vidéo non compressée, les données USB 2.0, les commandes infrarouges et les signaux RS-232. Sa fonction d’alimentation bidirectionnelle POC permet également d’alimenter les deux modules avec un seul adaptateur secteur.

Transmission vidéo 4K non compressée sur un câble réseau

Avec une bande passante vidéo de 18 Gbit/s, le DVDO Xtend USB-C HDMI 70 prend en charge des résolutions jusqu’en 4K à 60 Hz avec un échantillonnage YUV 4:4:4. La portée atteint 40 mètres pour un signal 4K à 60 Hz et jusqu’à 70 mètres pour une image 4K à 30 Hz ou 1080p. La transmission s’effectue sans compression par l’intermédiaire d’un câble CAT6A ou CAT7. L’appareil est compatible HDMI 2.0b et HDCP 2.3. Il assure aussi le passage des formats HDR, HDR10, HDR10+, Dolby Vision et HLG. Une fonction de downscaling peut convertir une source 4K en 1080p sur la sortie HDMI du récepteur, sans modifier la fréquence d’images, afin de l’adapter aux capacités du dispositif d’affichage.

Des entrées et sorties adaptées aux équipements audiovisuels et USB

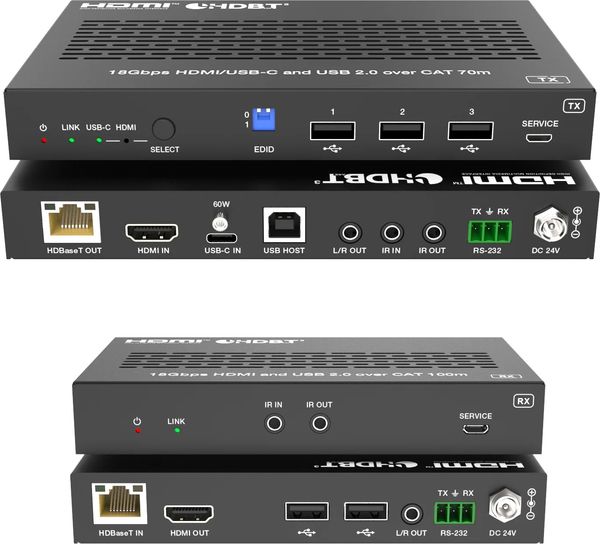

L’émetteur comporte une entrée HDMI et une entrée USB-C compatible avec le DisplayPort Alt Mode. Cette connexion USB-C peut transporter l’image, le son et les données USB 2.0 tout en fournissant une puissance de charge pouvant atteindre 60 W. Une sortie HDBaseT au format RJ45 relie l’émetteur au récepteur. Le module émetteur possède également un port USB-B Host destiné à un ordinateur et trois ports USB-A pour connecter un clavier, une souris, une clé USB ou d’autres périphériques, chaque port pouvant fournir jusqu’à 5 V et 500 mA. Du côté du récepteur, une entrée HDBaseT reçoit les différents signaux, tandis qu’une sortie HDMI dessert l’écran. Deux ports USB-A supplémentaires permettent d’installer des périphériques à proximité de l’affichage. Les deux modules comprennent une sortie audio analogique stéréo de 3,5 mm, des connexions IR bidirectionnelles, un port RS-232 et un port de service.

Sélection des sources et gestion de l’installation

Les entrées HDMI et USB-C peuvent être sélectionnées manuellement à l’aide du bouton installé sur l’émetteur ou automatiquement selon la présence d’une alimentation HDMI 5 V ou la détection d’un signal vidéo. Le système intègre aussi une gestion EDID avancée. Des commutateurs permettent notamment de copier l’EDID de l’écran ou de choisir des profils prédéfinis en 4K30, 1080p60 ou 1200p60. Les ports RS-232 et Micro-USB donnent accès à des commandes de contrôle pour sélectionner l’entrée, configurer la commutation automatique, régler le downscaling ou gérer l’extraction audio. Le passage bidirectionnel des commandes infrarouges permet, quant à lui, de piloter à distance un appareil placé à l’autre extrémité de la liaison.

Idéal pour des usages professionnels ou résidentiels

Le DVDO Xtend USB-C HDMI 70 peut être installé dans une salle de réunion pour relier les ordinateurs des participants à un écran principal tout en déportant une caméra USB, un clavier ou une souris. Dans un établissement d’enseignement, il facilite la connexion d’un poste enseignant à un vidéoprojecteur situé à distance. Les établissements de santé et les salles d’audience peuvent également l’utiliser pour centraliser les sources vidéo et les équipements de commande dans un local technique sécurisé. Dans une habitation, le système permet de placer un lecteur, un ordinateur ou une matrice HDMI dans une baie audiovisuelle tout en envoyant l’image vers un téléviseur distant. L’extraction audio analogique peut parallèlement alimenter des enceintes ou un amplificateur indépendant.

Une solution complète pour déporter image, données et commandes

Le DVDO Xtend USB-C HDMI 70 réunit l’extension HDMI et USB-C, le transport USB 2.0, l’extraction audio, le contrôle IR et la communication RS-232 dans une seule liaison HDBaseT. Sa compatibilité 4K60, sa portée maximale de 70 mètres, la recharge USB-C jusqu’à 60 W et l’alimentation POC bidirectionnelle réduisent le nombre de câbles et d’adaptateurs nécessaires. Il constitue ainsi une solution adaptée aux installations audiovisuelles dans lesquelles les sources, les périphériques et les écrans doivent être éloignés sans renoncer à la qualité du signal ni aux fonctions de contrôle.
