DVDO Matrix 88 C2

Distributeurs

DVDO Matrix 88 C2

La DVDO Matrix 88 C2 est une matrice audiovisuelle professionnelle conçue pour centraliser, commuter et distribuer jusqu’à huit sources audio-vidéo vers huit écrans ou équipements de destination. Elle permet d’acheminer librement chaque entrée vers une ou plusieurs sorties depuis un seul châssis. Une source peut ainsi être affichée sur plusieurs écrans, tandis que chaque écran peut également recevoir un contenu différent. Sa conception modulaire repose sur des cartes amovibles de quatre ports, ce qui permet d’adapter la connectique aux besoins de l’installation. La matrice prend notamment en charge les signaux HDMI, HDBaseT, fibre optique et 12G-SDI selon les cartes sélectionnées. Compatible HDMI 2.0b et HDCP 2.2, elle accepte une bande passante vidéo de 18 Gbit/s et des résolutions atteignant 3840 x 2160 à 60 Hz en RGB 4:4:4 24 bits. Elle intègre également la commutation transparente, la mise à l’échelle des sorties, la gestion EDID et un contrôleur de mur d’images.

Une architecture 8 x 8 adaptable grâce aux cartes d’entrées et de sorties

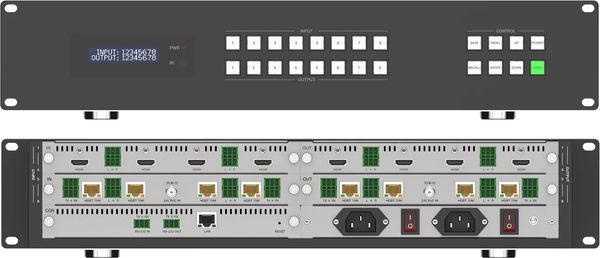

Le châssis DVDO Matrix 88 C2 peut accueillir deux cartes d’entrée et deux cartes de sortie, chacune regroupant quatre canaux. Il offre ainsi une capacité maximale de huit entrées et huit sorties. Plusieurs types de cartes peuvent être installés afin de construire une configuration adaptée aux sources, aux écrans et aux distances de transmission. Les cartes disponibles comprennent des connexions HDMI 4K, HDBaseT 70 m, HDBaseT 150 m, fibre optique et 12G-SDI. Les liaisons HDBaseT permettent notamment d’acheminer les signaux sur un câble réseau vers des équipements éloignés, tandis que la fibre répond aux installations nécessitant de longues distances. Les cartes d’entrée prennent en charge l’intégration d’un signal audio analogique LPCM 2.0, alors que les cartes de sortie permettent son extraction. L’audio HDMI est compatible avec les formats LPCM 2.0, 5.1 et 7.1 canaux. Un scaler intégré permet de sélectionner la résolution de chaque sortie afin d’adapter le signal aux caractéristiques des différents écrans. La gestion EDID peut utiliser un profil interne ou copier les informations d’un équipement de sortie, ce qui facilite la compatibilité entre les sources et les dispositifs d’affichage.

Une commutation fluide et un contrôle complet de l’installation

La DVDO Matrix 88 C2 assure une commutation transparente entre les sources afin d’éviter les écrans noirs, les scintillements et les déchirures d’image pendant les changements de contenu. Sa fonction de mur d’images permet de répartir un signal entre plusieurs écrans et de créer différents modes d’assemblage dans la limite des huit canaux de sortie du châssis. Jusqu’à 64 configurations de scène peuvent être mémorisées et rappelées, ce qui simplifie le passage entre plusieurs agencements de diffusion. L’appareil peut être commandé depuis les boutons de sa façade avec écran LCD, une télécommande infrarouge, une liaison RS-232, une connexion TCP/IP, une interface Web ou un logiciel pour ordinateur. Ce dernier permet de contrôler le routage des signaux et de consulter en temps réel l’état des entrées et des sorties. La matrice peut ainsi être intégrée à un système de contrôle audiovisuel centralisé ou pilotée directement par un opérateur.

Adapté à la diffusion audiovisuelle professionnelle

La DVDO Matrix 88 C2 convient aux installations qui doivent distribuer plusieurs contenus vers plusieurs écrans. Dans un bar sportif ou un restaurant, elle permet par exemple d’acheminer différents programmes vers huit téléviseurs ou de diffuser le même événement sur l’ensemble des écrans. Dans une salle de contrôle, elle peut répartir les images provenant d’ordinateurs, de caméras et de lecteurs vidéo vers des moniteurs individuels ou un mur d’images. Elle peut également être utilisée dans les hôtels, les espaces événementiels, les installations de diffusion, les entreprises et les bâtiments administratifs. Le schéma de connexion fourni par DVDO présente notamment une installation associant des lecteurs, une caméra et un ordinateur à plusieurs téléviseurs, un amplificateur audio et un mur d’images. Son format rackable et son boîtier métallique facilitent son intégration dans une baie technique.

Une matrice 4K flexible pour centraliser les signaux audio-vidéo

La DVDO Matrix 88 C2 réunit dans un même châssis le routage de huit entrées vers huit sorties, la mise à l’échelle vidéo, la gestion EDID et la création de murs d’images. Sa structure modulaire permet de combiner plusieurs technologies de connexion en fonction des équipements et des distances à couvrir. Grâce à la prise en charge de la 4K à 60 Hz, à la commutation transparente et à ses nombreuses méthodes de contrôle, elle constitue une solution adaptée aux installations audiovisuelles professionnelles nécessitant une distribution flexible et centralisée.
