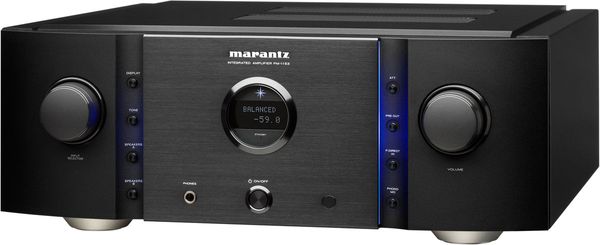

Marantz PM-11S3 Noir

Amplis hi-fi stéréo

Mesures
Puissance de sortie (8/4 ohm RMS) : 100 W / 200 W
Puissance de sortie (8/4 ohm DIN) : 120 W / 210 W
Puissance de sortie (8/4 ohm IHF) : 140 W / 260 W
Réponse en fréquence : 5 Hz - 100 kHz
Distorsion harmonique totale : 0,01 %
Facteur d'amortissement : 100
Sensibilité en entrée MM : 2.5 mV / 47 kohms
Sensibilité en entrée MC : 270 µV / 100 ohms
Rapport signal / bruit MM/MC : 89 / 78 dB
Sensibilité en entrée : 240 mV / 20 kohms
Sensibilité en entrée symétrique : 480 mV / 40 kohm
Rapport signal / bruit haut niveau : 96 dB

Conception
Topologie à courant contre réaction
Module damplification hyper-dynamique HDAM SA3
Transformateur torique
Composants audio haut de gamme
Composants sélectionnés
Circuit symétrique PCB
Disspateur therminque en aluminium extrudé
Chassis plaqué cuivre
Gestion d'alimentation linéaire
Contrôle linéaire du volume
Diodes Shottky
Tampon d'alimentation en entrée
Dissipateurs thermiques indépendants
Protection du bloc systeme en cuivre
Chassis double fond
Ecran LCD à faible bruit
Capot supérieur renforcé de 5mm
Réglages de balance, graves et aigus

Connectique
6x entrée audio stéréo
1x entrée phono MM et MC
1x entrée symétrique XLR
1x entrée direct In
2x bus de contrôle flottant (mini-jack mono 3.5 mm)
1x sortie casque

Généralités
Consommation : 300 W
Dimensions (lxhxp) : 440 x 444 x 168 mm
Poids : 27 kg

Stage Circuit
Le concept d’amplification à 2 étages pour les amplificateurs principaux, ou à 3 étages pour les amplificateurs intégrés, offre une gamme de fréquences extrêmement large convenant aux formats haute résolution tels que le SACD et le DVD-A. En outre, cette technique influence les caractéristiques globales liées à la vitesse et à la précision. Le premier étage d’amplification est intégré au préamplificateur. Il est suivi d’une amplification de la tension. Le troisième et dernier étage constitue l’étage de puissance qui assure la sortie d’un courant élevé pour alimenter les enceintes acoustiques demanière plus vive et dynamique.

Architecture symétrique des circuits
Pour obtenir les meilleurs résultats audio possibles, les circuits des signaux doivent être courts, directs et en miroir. L'architecture des circuits Marantz offre une image stéréo améliorée par la symétrie quasi parfaite entre les tracés gauche et droit des canaux.

Châssis plaqué cuivre
Le châssis plaqué cuivre offre le meilleur blindage contre les parasites ou les rayonnements électromagnétiques induisant de la distorsion provenant des autres appareils de la chaîne. Il empêche l’amplification de ces parasites avec le signal audio. Il offre au niveau de la terre une basse impédance identique en chaque point du châssis, gardant le potentiel de la terre aussi propre que possible.

HDAM SA3
Pour remplacer les circuits intégrés standard, Marantz a mis au point ses propres cartes de circuits discrets. Ces modules d’amplification hyper-dynamiques (HDAM) comprennent des composants discrets, montés en surface, organisés en chemins de transmission gauche/droite courts et disposés en miroir. Ces dispositifs jouent exactement le même rôle que les amplificateurs opérationnels classiques, mais surclassent ces derniers en termes de vitesse de balayage de la tension de sortie et de réduction du niveau de bruit, ce qui leur permet de délivrer un son beaucoup plus dynamique, précis et détaillé. Les années passant, Marantz a développé différents types de modules d’amplification hyperdynamiques pour améliorer la qualité et se conformer aux exigences particulières d’un produit que l’on retrouve dans les différentes versions. CF est l’abréviation de courant réactif (Current Feedback) et SA l’abréviation de SACD Audio (Super Audio Compact Disc), indiquant une bande passante extra large.

Diodes Shottky
Une diode Shottky est un type de diode particulier ayant un seuil de tension directe très bas comparé aux diodes normales. Ce seuil de tension directe particulièrement bas se traduit par une efficacité accrue du système. Les diodes Shottky ont un traitement trèsrapide du signal, elles résistent très bien aux hautes températures et sont sensibles à destensions très basses.

Super Ring Transformer
Un transformateur Super Ring présente les mêmes avantages qu'un transformateur torique sur le plan de l'efficacité, de la stabilité et de la vitesse. Mais il surclasse le transformateur torique sous d'autres aspects. En raison de la forme circulaire de son noyau, le transformateur Super Ring ne génère que très peu de rayonnement électromagnétique et de vibration mécanique.
