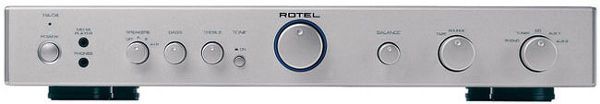

Rotel RA-04 silver

Amplis hi-fi stéréo

Amplification
Puissance continue : 40 W par canal (20 Hz - 20 kHz, DHT < 0,03 %, 8 ohms)
Correcteurs grave - aigu : ± 6 dB (à 100 Hz/10 kHz)

Construction
Alimentation entièrement régulée
Circuit d'alimentation à faible impédance
Transformateur torique
Condensateurs Slit-Foil
Conception symétrique des circuits imprimés
Utilisation de résistances à film métallique et de condensateurs au polystyrène ou au polypropylène sur tous les points critiques du trajet du signal

Panneau de commandes
Interrupteur marche/arrêt
Sélecteur d'enceintes (OFF, A, B, A+B)
Réglage de la tonalité (Grave/Aigu)
Commutateur de correcction de la tonalité (ON/OFF)
Contrôle du volume
Réglage de la balance
Sélecteur TAPE/SOURCE
Sélecteur de source (PHONO, TUNER, CD, AUX1, AUX2)

Connectique
Façade :
- 1 entrée Media Player pour lecteur externe (mini-jack 3,5 mm)
- 1 sortie casque (jack 6,35 mm)
Arrière :
- 1 entrée phono
- 5 entrées Ligne (CD, TUNER, AUX1, AUX2, TAPE1)
- 1 sortie TAPE1
- 1 sortie PRE OUT
Borniers d'enceintes A/B à vis
Impédance d'entrée :
- A ou B : 4 ohms minimum
- A et B : 8 ohms minimum

Mesures
Distorsion harmonique totale (20 - 20 000 Hz) : < 0,03 %, quel que soit le volume sonore
Distorsion d'intermodulation (60 Hz : 7 kHz, 4 : 1) : < 0,03 %, quel que soit le volume sonore
Réponse en fréquence :
- Entrée Phono : 20 Hz - 15 kHz (± 0,3 dB)
- Entrées niveau Ligne : 10 Hz - 40 kHz (± 1 dB)
Facteur d'amortissement : 180
(20 - 20 000 Hz, 8 ohms)
Sensibilité/impédance d'entrée :
- Entrée Phono : 2,5 mV/47 kilohms
- Entrées niveau Ligne : 150 mV/24 kohms
Saturation en entrée :
- Entrée Phono 180 mV
- Entrées niveau Ligne : 5 volts
Sortie pré-amplificateur/Impédance : 1 V/470 ohms
Rapport signal/bruit (IHF pondéré A) :
- Entrée Phono : 80 dB
- Entrées niveau Ligne : 100 dB

Alimentation
230 volts, 50 Hz (Europe)
Consommation : 220 watts maximum
Câble d'alimentation amovible

Généralités
Dimensions (L x H x P) : 437 x 72 x 342 mm - Poids : 5,9 kg
Hauteur de la façade (pour montage en rack) : 60 mm

Facteur d'amortissement
C'est le rapport de l'impédance de charge d'un amplificateur et de son impédance interne. Ce facteur exprime la capacité de l'amplificateur à maîtriser les haut-parleurs, c'est-à-dire à contrôler le déplacement des membranes. Après avoir reçu un signal puissant, un haut-parleur continue parfois à osciller comme un ressort. Un ampli doté d'un facteur d'amortissement élevé est capable d'empêcher ce phénomène et de "tenir" les haut-parleurs toujours prêts à réagir à la moindre sollicitation.

Condensateur de type Slit Foil
Le condensateur est un composant passif constitué de deux conducteurs électriques (généralement de fines bandes d'aluminium) séparés par un isolant. Afin d'éviter les transferts de charge entre les deux conducteurs, les conducteurs des condensateurs de type Slit Foil présentent des fentes sur toute leur surface. On évite ainsi la production de courants de Foucault qui perturbent le travail du condensateur et dégradent la qualité sonore.
