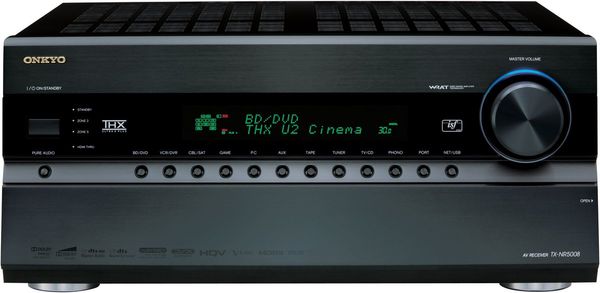

Onkyo TX-NR5008 Noir

Amplis home-cinéma

Amplification
9 canaux x 220 watts sous 6 ohms (1 kHz)
Puissance dynamique :
400 watts (3 ohms, avant)
300 watts (4 ohms, avant)
180 watts (8 ohms, avant)

Amplification avec circuit Darlington inversé à trois niveaux
Transformateur massif H.C.P.S. à Réserve de puissance
Circuit de contrôle de volume à gain optimisé
Distorsion harmonique totale : 0.05%
Facteur d'amortissement : 60 (avant, 1 kHz, 8 ohms)
Sensibilité et impédance d'entrée :
- Ligne : 200 mV / 47 Kohms
- Phono MM : 2,5 mV / 47 Kohms
Niveau et impédance de sortie RCA nominal : 1V/470 ohms (PRE OUT)
Maximum : 5,5 V/470 ohms (PRE OUT)
Tonalité : ± 10 dB, 50 Hz (GRAVE), ± 10 dB, 20 kHz (AIGUS)
Rapport signal-bruit : 110 dB (LINE, IHF-A), 80 dB (PHONO, IHF-A)

Sensibilité d'entrée/Niveau et impédance de sortie vidéo :
1Vp-p/75 ohms (composantes et S-Video Y)
0,7Vp-p/75 ohms (PB/CB, PR/CR composantes)
0,28Vp-p/75 ohms (S-Video C)
1Vp-p/75 ohms (Composite)

Traitement audio
Certification THX Ultra2 Plus
3 puces DSP 32 bits (DA830 x 1, DA788 x 2)
Carte PLL (Phase Locked Loop) à très faible oscillation pour une meilleure qualité audio
DSD Direct pour Super Audio CD
Décodeur DTS Neural Surround
4 modes DSP pour les jeux : Rock, Sports, Action et RPG
Music Optimizer pour fichiers audio numériques compressés
Mode Direct , Mode Audio pur
A-Form Listening Mode Memory
Fonction Theater-Dimensional

Décodage Dolby Prologic IIz, Dolby Volume, Dolby TrueHD
DTS-HD Master Audio, DTS-HD High-Resolution Audio
THX Loudness Plus
Audyssey DSX
PCM linéaire à deux canaux (32 - 192 kHz, 16/20/24 bits)
PCM linéaire multicanaux (jusqu'à 7.1 can., 32 - 192 kHz, 16/20/24 bits)

Conversion ascendante de la vidéo HDMI jusqu'à 1080p avec HQV Reon-V
VLSC (Vector Linear Shaping Circuitry)
Transistors sur mesure de grande taille pour les courants importants
Condensateurs sur mesure (22 000 µF) pour une alimentation efficace
Grand transformateur toroïdal et deux transformateurs distincts pour le traitement audio et vidéo
Convertisseurs numérique-analogique Burr-Brown 192 kHz/32 bits (PCM1795 x 6) pour tous les canaux

Fonctions de confort
Audyssey MultEQ XT32 pour corriger les problèmes d'acoustique de la pièce et calibrer les enceintes
Fonctions réseau pour la lecture de fichiers audio (MP3, WMA, WMA Lossless, FLAC, WAV, Ogg Vorbis, AAC, LPCM) en flux continu
Connectivité radio Internet
Zone 2/3 amplifiée et sortie pre-out zone 2/3 pour la lecture dans une autre pièce
Zone 2 Sortie moniteur (composite)
Bi-amplification et BTL (Bridged Transless)
Entrées audio à pas de 18 mm, en laiton usiné plaqué or (TV/CD et Phono)
Calibrage vidéo ISF (Imaging Science Foundation)
Certification Windows 7 et DLNA 1.5
Mises à jour du microprogramme via les ports Ethernet/USB
Audyssey Dynamic EQ, Audyssey Dynamic Volume
Dolby Volume pour une qualité d'écoute irréprochable quel que soit le réglage de volume
Affichage à l'écran superposé pratique
Réglage de fréquence de coupure indépendant (40/50/60/70/ 80/90/100/120/150/ 200 Hz)
Fonction de contrôle de synchronisation A/V (jusqu'à 250 ms par paliers de 5 ms)
Compatible avec la station d'accueil RI (Remote Interactive) pour iPod
USB audio compatible avec les appareils à mémoire flash et les différents modèles d'iPhone ou d'iPod (avec affichage des pochettes d'album)
Télécommande préprogrammée bidirectionnelle RI

Tuner
Stations programmables : 40
Plage de fréquences FM : 87,5 MHz - 108,0 MHz, RDS
Plage de fréquences AM : 522/ 530 kHz - 1611/ 1710 kHz

Connectique
- Entrées vidéo :
8 x HDMI 1.4a compatible 3D et retour audio ARC
IN1 (DVD/BD), IN2 (VCR/DVR), IN3 (CBL/SAT), IN4 (GAME), IN5 (AUX2), IN6, AUX1 (avant)
3 x Composantes : IN1 (DVD/BD), IN2 (CBL/SAT), IN3 (GAME)
4 x S-vidéo : DVD/BD, VCR/DVR, CBL/SAT, GAME
5 x Composite : DVD/BD, VCR/DVR, CBL/SAT, GAME, AUX1 (avant)
- Sorties vidéo :
2 x HDMI : OUT MAIN, OUT SUB
1 Composantes : MONITOR OUT
2 x S-vidéo : MONITOR OUT, VCR/DVR (REC OUT)
2 x Composite : VCR/DVR (REC OUT), ZONE 2 OUT

- Entrées audio :
3 x entrées numériques : 3 x optique (dont 1 en façade), 3 x coaxiales
9 x entrées analogiques : MULTI CH, DVD/BD, VCR/DVR, CBL/SAT, GAME, AUX2, TV/TAPE, CD, PHONO, AUX1 (avant)
Entrée multicanal 7.1
- Sorties audio :
4 x sorties analogiques : TV/TAPE, VCR/DVR, ZONE 2 PRE OUT, ZONE 3 PRE OUT
9 x sorties PRE OUT multicanales
2 x sorties PRE OUT caissons de grave
11 x sorties enceintes : FL, FR, C, SL, SR, SBL/Z3L, SBR/Z3R, LH, RH, LW/Z2L, RW/Z2R
1 x prise casque

- Bornes de contrôle :
1 x MIC
1 x RS232
1 x Ethernet
1 x entrée IR
1 x sortie IR
2 x sortie enclenchement 12 V (Trigger)
2 x ports USB (avant/arrière)

Généralités
Accessoires fournis : télécommande et 2 piles (type AA/R6), micro de configuration des enceintes, antenne FM intérieure et antenne cadre AM, cordon d'alimentation, étiquettes pour les câbles d'enceinte

Alimentation AC 220 - 240 V, 50/60 Hz
Consommation électrique : 1160 watts (0,3 watt en veille)
Dimensions (L x H x P) : 435 x 198.5 x 463.5 mm - Poids : 25 kg

Technologie d'amplification WRAT
La technologie WRAT offre trois avantages :
- 1er avantage : conception à faible courant de contre-réaction pour profiter d'un son ultra précis même pendant les pics.
La contre-réaction est une technique très économique qui permet de réduire distorsion et bruit de fond en basse fréquence, mais c'est au détriment de la qualité d'écoute : une valeur élevée aura tendance à produire de la distorsion en haute fréquence et à limiter la réponse impulsionnelle de l'amplificateur, c'est-à-dire, sa capacité à répondre aux grandes différences de niveaux. Nos ingénieurs utilisent un faible courant de contre-réaction, et ce, avec des composants sélectionnés de qualité audiophile pour atteindre une réponse en fréquence linéaire jusqu'à plus de 100 kHz. Cette conception permet d'apprécier à sa juste valeur toute la musicalité des formats hautes définitions, tels que DVD audio, SACD, CD et DVD standards.
- 2ème avantage : des circuits à boucle de masse fermée pour apprécier les volumes sonores les plus élevés sans distorsion.
Si le potentiel de masse d'un ampli varie pendant l'écoute, le son est altéré. Dans un circuit à boucle ouverte, tous les circuits sont connectés à l'alimentation par une boucle unique. Cependant, s'ils partagent tous la même boucle (comme c'est souvent le cas), ces bruits s'additionnent exponentiellement. La technologie développée par Onkyo ramène tous les circuits directement à l'alimentation, annulant les bruits individuels tout en gardant le potentiel de masse sans distorsion.
- 3ème avantage : une réponse élevée en Courant Instantané pour apprécier pleinement l'impact sonore des bandes son des films.
Les signaux audio sont extrêmement complexes. A la sortie de l'amplificateur, un signal est transmis aux enceintes, qui accumulent alors de l'énergie. Elles en renvoient une partie à la sortie de l'amplificateur. Ce dernier doit alors disposer d'une réserve suffisante en courant pour annuler ce signal réfléchi et pouvoir instantanément répondre au signal suivant. Ce courant de sortie élevé est aussi primordial pour résorber les fluctuations d'impédance des enceintes, qui peuvent demander à l'amplificateur de fournir jusqu'à 6 fois leur courant nominal de travail. Toute la gamme d'amplis-tuners WRAT Onkyo dispose de capacités de courant instantané de sortie bien supérieures à celles des modèles traditionnels. En général, les produits de la concurrence disposent d'une réponse en courant de sortie deux fois plus faible à puissance équivalente. Cette caractéristique de courant de sortie précis et dynamique, offrant le même impact sonore que celui des véritables salles de cinéma.

Facteur d'amortissement
C'est le rapport de l'impédance de charge d'un amplificateur et de son impédance interne. Ce facteur exprime la capacité de l'amplificateur à maîtriser les haut-parleurs, c'est-à-dire à contrôler le déplacement des membranes. Après avoir reçu un signal puissant, un haut-parleur continue parfois à osciller comme un ressort. Un ampli doté d'un facteur d'amortissement élevé est capable d'empêcher ce phénomène et de "tenir" les haut-parleurs toujours prêts à réagir à la moindre sollicitation.
