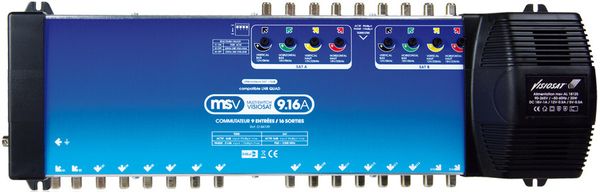

Visiosat MSV9 16A

Hub : la plate-forme d'échange audio-vidéo

Compatibles LNB Quads (génération 13/18V 22 kHz paramétrable par SAT)
Codes de couleurs pour utilisation avec LNB Quattro
Terrestre actif ou passif, fort niveau d'entrée
Télé-alimentation 12 V/100 mA pour pré-amplificateur terrestre
Satellite actif avec atténuation réglable pour équilibrer les entrées
Alimentation facilement interchangeable

Entrées/Sorties
8 entrées satellite
1 entrée terrestre
16 sorties (SAT + TERR)
Alimentation terrestre : 12 V/100 mA

Terrestre actif
Bande passante : 40-862 MHz
Gain (+/- 2 dB) : -5
Niveau entrée max (dBu V) : 90

Terrestre passif
Bande passante : 5-862 MHz
Gain (+/- 2 dB) : -21
Niveau entrée max (dBu V) : 100

Satellite
Bande passante : 950-2300 MHz
Gain (+/- 2 dB) : 0
Niveau entrée max (dBu V) : 90
Commutation polarisation : 13 V/18 V/22 KHz
Isolation SAT/SAT : > 25 dB
Isolation SAT/TERR : > 35 dB
Isolation entre sorties : > 30 dB

Température de fonctionnement : -30°C-+60°C

Généralités
Dimensions (lxhxp) : 450x80x150 mm
Poids : 1,59 kg

Convertisseur LNB Quattro
Un convertisseur de fréquences LNB (Low Noise Block Downconverter, convertisseur à faible bruit) Quattro permet de recevoir les bandes satellites et de les convertir dans la bande BIS (Bande Intermédiaire Satellite). Il possède 4 sorties avec bandes séparées qui permettent de raccorder un système de commutation BIS pour des installations collectives. Chaque sortie diffuse une sous-bande : bande basse/verticale, bande basse/horizontale, bande haute/verticale, bande haute/horizontale. Ne pas confondre avec le Quad qui permet de diffuser l'intégralité des sous-bandes sur chaque sortie, mais sur 4 récepteurs.

Convertisseur LNB Quad
Un convertisseur de fréquences LNB (Low Noise Block Down converter, convertisseur à faible bruit) Quad permet de diffuser le signal satellite à quatre récepteurs différents.

Bande Intermédiaire Satellite BIS
Gamme de fréquences exploitée par le tuner satellite, après conversion par le LNB, allant de 950 à 2050, voire 2150 MHz. La BIS est souvent utilisée dans la réception collective. On parle alors de Fréquence intermédiaire ou FI (IF en anglais). On obtient ainsi 4 bandes de fréquences : bande basse/verticale, bande basse/horizontale, bande haute/verticale, bande haute/horizontale.
