DVDO 4K60 HDMI 70m Cascading Extender over Category avec ARC (Rx)

Le DVDO CAT4K 70 CC Rx est un récepteur HDMI supplémentaire conçu pour étendre une installation basée sur le système DVDO CAT4K 70 CC. Il reçoit un signal audio-vidéo transmis par câble CAT6, CAT6a ou CAT7, puis le restitue sur un écran par l’intermédiaire de sa sortie HDMI. Ce modèle ne fonctionne pas seul : il doit être associé à l’émetteur DVDO CAT4K 70 CC ou raccordé à un autre récepteur déjà intégré à la chaîne. Sa sortie réseau permet de poursuivre la transmission vers le récepteur suivant et de créer une installation comprenant jusqu’à dix récepteurs. Cette architecture est particulièrement adaptée à la diffusion d’un même contenu sur plusieurs écrans éloignés les uns des autres. Le récepteur prend en charge les résolutions jusqu’en 4K à 60 Hz, les contenus HDR10 ainsi que les standards HDMI 2.0 et HDCP 2.2.

Une entrée réseau et plusieurs sorties pour l’image et le son

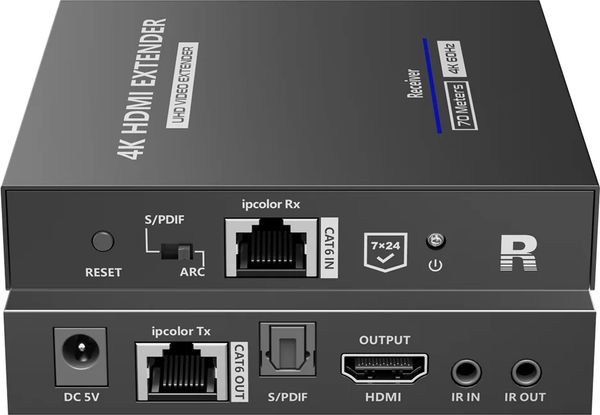

Le DVDO CAT4K 70 CC Rx dispose d’une entrée CAT IN au format RJ45. Celle-ci reçoit le signal provenant de l’émetteur ou de la sortie CAT OUT du récepteur précédent. Une sortie HDMI Type A permet de connecter directement un téléviseur, un moniteur ou un vidéoprojecteur. Le boîtier possède également une sortie CAT OUT RJ45 destinée à prolonger la chaîne vers un récepteur supplémentaire. Cette connectique permet de distribuer une source unique vers plusieurs écrans sans ajouter de répartiteur HDMI indépendant. Pour l’audio, une sortie optique S/PDIF assure l’extraction du signal numérique vers un amplificateur, une barre de son ou un autre équipement compatible. Un sélecteur S/PDIF/ARC permet de choisir entre l’extraction du son transporté par le signal HDMI et la récupération de l’audio provenant du canal de retour ARC. Le récepteur comprend enfin une entrée et une sortie infrarouges sur mini-jack 3,5 mm, un bouton de réinitialisation et une entrée d’alimentation en 5 V/2 A.

Une transmission 4K à 60 Hz avec adaptation automatique

Associé au système compatible, le récepteur accepte une transmission jusqu’à 70 mètres sur un câble CAT6, CAT6a ou CAT7, y compris avec une résolution de 3840 x 2160 à 60 Hz. Dans une installation en cascade, la documentation recommande toutefois de limiter la longueur de chaque liaison réseau à 50 mètres afin de conserver une qualité de transmission stable. Le système fonctionne sans latence annoncée et prend en charge le passage des informations EDID. Sa fonction de downscaling automatique adapte la résolution aux capacités de l’écran raccordé. Plusieurs écrans présentant des définitions différentes peuvent ainsi être intégrés à la même chaîne. Les formats audio compatibles comprennent notamment le LPCM, le DTS-HD, le DTS Audio, le Dolby Digital 5.1 et le Dolby Atmos. Le récepteur prend également en charge la transmission infrarouge bidirectionnelle sur une plage de 20 à 60 kHz, ce qui permet de piloter les équipements situés à l’autre extrémité de la liaison.

Usages adaptés à la diffusion sur plusieurs écrans

Le DVDO CAT4K 70 CC Rx est principalement destiné à agrandir une installation multi-écrans existante. Dans un commerce ou un restaurant, chaque récepteur peut alimenter un écran différent afin de diffuser le même contenu promotionnel, informatif ou audiovisuel dans plusieurs zones. Dans un hôtel, il peut être utilisé pour distribuer une source centrale vers des écrans installés dans les espaces communs. Il convient également aux établissements scolaires, aux lieux de culte, aux salles de conférence et aux systèmes d’affichage dynamique. Dans une installation de vidéosurveillance, plusieurs moniteurs peuvent afficher le même flux provenant d’un poste central. La sortie S/PDIF facilite parallèlement le raccordement d’un système de sonorisation indépendant, tandis que la fonction ARC permet de récupérer le son provenant de l’écran compatible. Son boîtier métallique compact peut être installé derrière un écran, dans un meuble technique ou fixé à proximité du dispositif d’affichage.

Un récepteur complémentaire pour une distribution HDMI évolutive

Le DVDO CAT4K 70 CC Rx permet d’ajouter simplement un nouveau point d’affichage à une chaîne DVDO CAT4K 70 CC. Sa compatibilité 4K à 60 Hz, sa sortie HDMI, son port réseau de cascade et son extraction audio S/PDIF en font une solution adaptée aux installations audiovisuelles évolutives. Jusqu’à dix récepteurs peuvent être chaînés pour distribuer une même source vers plusieurs écrans. Avec l’ARC, le HDR10, l’adaptation automatique de la résolution et la transmission infrarouge bidirectionnelle, ce récepteur centralise les principales fonctions nécessaires à la diffusion longue distance de contenus HDMI.
