DVDO 4K60 HDMI 70m Cascading Extender over Category avec ARC (Tx/Rx)

Transmetteurs

DVDO 4K60 HDMI 70m Cascading Extender over Category avec ARC (Tx/Rx)

Le DVDO CAT4K 70 CC est un prolongateur HDMI composé d’un émetteur et d’un récepteur. Il permet de transmettre un signal audio-vidéo HDMI sur une distance pouvant atteindre 70 mètres à l’aide d’un câble CAT6, CAT6a ou CAT7. Cette solution est conçue pour installer un écran à distance de la source sans utiliser un long câble HDMI, généralement plus contraignant sur ce type de portée. Elle prend en charge les résolutions jusqu’en 4K à 60 Hz, ainsi que les standards HDMI 2.0 et HDCP 2.2. Grâce à son fonctionnement sans latence, le système peut être utilisé pour diffuser en temps réel le contenu d’un ordinateur, d’un lecteur multimédia, d’un équipement de surveillance ou de toute autre source HDMI compatible. Il prend également en charge les contenus HDR et HDR10, l’ARC, la transmission infrarouge bidirectionnelle, le passage des informations EDID et l’adaptation automatique de la résolution aux caractéristiques de l’écran connecté.

Une connectique complète sur l’émetteur et le récepteur

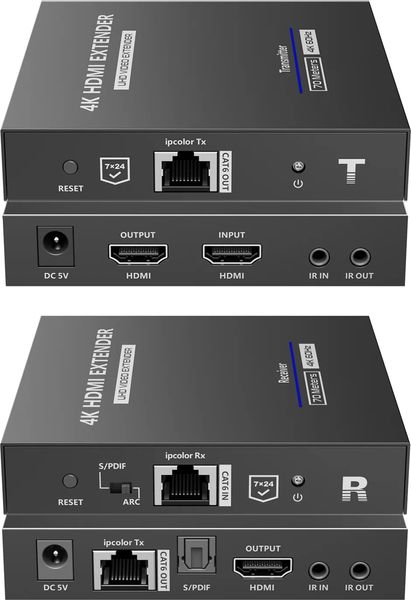

L’émetteur dispose d’une entrée HDMI destinée à recevoir le signal de la source. Une sortie HDMI locale permet de raccorder un écran installé à proximité, tandis qu’une sortie RJ45 transmet le signal vers le récepteur par l’intermédiaire d’un câble réseau. L’émetteur intègre également une entrée et une sortie infrarouges au format mini-jack 3,5 mm. Ces connecteurs permettent de transmettre les commandes d’une télécommande entre les deux extrémités de l’installation. Le récepteur possède une entrée RJ45 pour recevoir le signal, une sortie HDMI pour l’écran distant et une sortie RJ45 supplémentaire. Cette dernière sert à raccorder un autre récepteur afin de créer une installation en cascade. Une sortie audio numérique optique S/PDIF permet par ailleurs d’extraire le signal sonore et de le transmettre vers un amplificateur, une barre de son ou un autre équipement audio compatible. Un sélecteur S/PDIF/ARC permet de choisir entre l’extraction de l’audio HDMI et la récupération du son provenant du canal de retour audio ARC. L’émetteur et le récepteur sont chacun alimentés par un adaptateur 5 V/2 A et consomment au maximum 4 W.

Une diffusion en cascade vers un maximum de dix récepteurs

Le DVDO CAT4K 70 CC ne se limite pas à une liaison point à point entre une source et un écran. Sa sortie réseau présente sur le récepteur permet de chaîner jusqu’à dix récepteurs afin de diffuser le même contenu vers plusieurs écrans. Les récepteurs supplémentaires sont proposés séparément sous la référence DVDO CAT4K 70 CC Rx. Chaque récepteur est relié au suivant par un câble CAT6, CAT6a ou CAT7, puis connecté à son propre écran par HDMI. Cette architecture facilite la création d’un réseau de diffusion sans nécessiter de répartiteur HDMI indépendant. La documentation recommande toutefois de limiter chaque liaison réseau à 50 mètres dans une installation en cascade afin de préserver la qualité du signal. En configuration simple, la portée maximale atteint 70 mètres, y compris pour un signal 4K à 60 Hz. Le système adapte automatiquement la résolution aux capacités des différents écrans, ce qui permet d’associer des dispositifs d’affichage ne présentant pas nécessairement les mêmes caractéristiques.

Usages variés dans les environnements professionnels

Ce prolongateur HDMI peut être utilisé dans les systèmes d’affichage dynamique, les commerces, les restaurants, les hôtels, les établissements scolaires ou les lieux de culte. Dans un magasin, il permet par exemple d’envoyer le contenu d’un lecteur central vers plusieurs écrans répartis dans différentes zones. Dans une salle de conférence, l’ordinateur de présentation peut rester installé dans une baie technique pendant que l’image est diffusée vers un vidéoprojecteur ou un écran distant. Le système convient également aux installations de vidéosurveillance, à l’affichage publicitaire, aux espaces événementiels et aux équipements audiovisuels résidentiels. La fonction infrarouge bidirectionnelle permet de piloter une source depuis l’emplacement de l’écran ou, à l’inverse, de contrôler un équipement distant depuis la zone où se trouve l’émetteur. La sortie HDMI locale est utile lorsqu’un contrôle visuel doit être conservé à proximité de la source, tandis que l’extraction S/PDIF simplifie l’intégration d’un système audio indépendant.

Une solution compacte pour transporter et distribuer la 4K

Le DVDO CAT4K 70 CC associe transmission HDMI longue distance, diffusion en cascade et gestion audio dans un ensemble compact. Il prend en charge la 4K à 60 Hz, le HDR10, l’ARC et plusieurs formats audio, dont le LPCM, le DTS-HD, le Dolby Digital 5.1 et le Dolby Atmos. Sa sortie HDMI locale, sa sortie S/PDIF et la possibilité de connecter jusqu’à dix récepteurs rendent le système adapté aussi bien à une installation simple qu’à une diffusion multi-écrans. Son boîtier métallique de 105,5 x 102,5 x 20 mm facilite enfin son intégration derrière un écran, dans un meuble audiovisuel ou au sein d’une baie technique.
