DVDO 4K HDMI Signal Generator & Analyzer

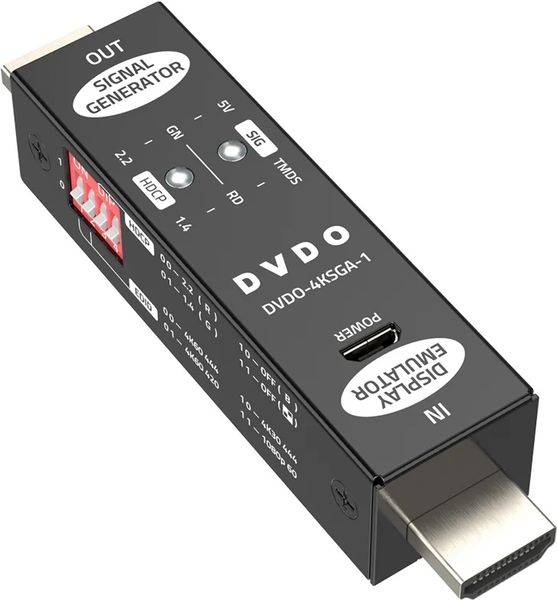

Conçu pour les installateurs audiovisuels, les intégrateurs et les techniciens, le générateur et analyseur HDMI DVDO 4KSGA-1 sert à vérifier le bon fonctionnement d’une source, d’un écran ou d’une chaîne de transmission HDMI. Son format compact réunit deux fonctions complémentaires : la génération d’un signal de test vers un afficheur et l’émulation d’un écran pour analyser le signal provenant d’une source. Il devient ainsi possible d’identifier plus facilement l’origine d’un problème de compatibilité, de résolution ou de protection HDCP sans mobiliser un téléviseur ou un lecteur supplémentaire. Le fonctionnement ne nécessite aucun logiciel et les réglages s’effectuent directement à l’aide d’un commutateur DIP à quatre positions.

Générer des signaux de test jusqu’à 4K à 60 Hz

En mode générateur, le stick DVDO 4KSGA-1 transmet un signal HDMI vers un écran, un vidéoprojecteur, un répartiteur ou un extendeur afin d’en contrôler la compatibilité. Plusieurs formats vidéo peuvent être sélectionnés : 4K à 60 Hz en 4:4:4, 4K à 60 Hz en 4:2:0, 4K à 30 Hz en 4:4:4 et 1080p à 60 Hz avec prise en charge de la 3D. La bande passante atteint 18 Gbit/s et le signal 4K60 4:4:4 est pris en charge en 8 bits. Les modes HDCP disponibles comprennent HDCP 2.2, HDCP 1.4 et une sortie sans HDCP. Chaque mode est associé à une mire de test spécifique, notamment un écran rouge, vert ou bleu, ce qui facilite l’identification visuelle de la configuration sélectionnée.

Analyser une source grâce au mode émulateur d’écran

Lorsqu’il est raccordé à un lecteur Blu-ray, un ordinateur, un décodeur ou une autre source, l’analyseur du DVDO 4KSGA-1 se comporte comme un afficheur. Il vérifie alors la présence du signal 5 V, du flux TMDS et de la protection HDCP. Deux voyants fournissent un diagnostic immédiat. Le témoin SIG reste éteint en l’absence de signal, devient vert lorsqu’une tension de 5 V seulement est détectée et passe au rouge lorsque les signaux 5 V et TMDS sont présents simultanément. Le voyant HDCP indique quant à lui la version de protection reçue : vert pour HDCP 2.2, rouge pour HDCP 1.4 et éteint lorsqu’aucune protection HDCP n’est détectée. Cette lecture directe permet de contrôler rapidement la sortie d’une source avant de poursuivre le diagnostic de l’installation.

Une connectique HDMI simple et directement accessible

La connectique repose sur un port HDMI OUT destiné au mode générateur et sur un port HDMI IN utilisé en mode émulateur d’écran. Les deux connecteurs sont de type A à 19 broches. Un port Micro-USB fournit l’alimentation 5 V DC nécessaire lorsque l’appareil génère un signal. En mode analyseur, l’outil de test HDMI DVDO 4KSGA-1 peut être alimenté directement par la source HDMI, à condition que celle-ci fournisse une puissance suffisante. Si l’alimentation transmise par la source est trop faible, les deux voyants clignotent pour le signaler. Le commutateur DIP contrôle les réglages : les deux premières positions sélectionnent la résolution vidéo, tandis que les deux suivantes définissent le mode HDCP et la mire de test.

Parfait pour les diagnostics audiovisuels professionnels

Lors de l’installation d’un écran ou d’un vidéoprojecteur, l’appareil peut générer un signal connu afin de vérifier que l’afficheur accepte la résolution et la version HDCP choisies. Dans une chaîne comprenant un transmetteur et un récepteur HDMI, il aide à déterminer si une perte d’image provient de la source, de l’extension ou de l’écran. Le testeur HDMI DVDO 4KSGA-1 convient aussi aux ateliers de fabrication, aux services d’ingénierie et aux opérations de maintenance. Son utilisation permet de valider une entrée HDMI, de contrôler une sortie 4K ou d’identifier un conflit HDCP sans mettre en place un banc de test encombrant. Il peut ainsi accompagner les professionnels sur site comme en atelier.

Un outil de poche pour contrôler les signaux HDMI

Avec des dimensions de 75 × 22 × 19 mm et un poids de 65 g, ce générateur-analyseur se transporte facilement dans une trousse d’intervention. Sa consommation maximale de 2 W et son alimentation USB simplifient son utilisation sur le terrain. En combinant quatre résolutions de test, plusieurs modes HDCP et une analyse visuelle du signal, le générateur HDMI DVDO 4KSGA-1 fournit les fonctions essentielles pour diagnostiquer une installation jusqu’en 4K à 60 Hz. Son fonctionnement autonome, ses voyants d’état et ses réglages physiques en font une solution pratique pour tester rapidement les sources, les afficheurs et les équipements intermédiaires d’une liaison HDMI.
