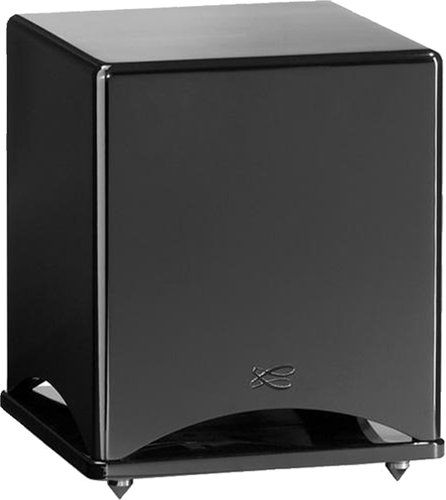

Cabasse Santorin 25 Noir laqué

Caissons de basses

Caisson de grave actif
Charge bass-reflex

Haut-parleur
1 x 250 mm (25S20, fibre de cellulose)
Orienté vers le sol

Mesures
Filtre réglable : 34 - 150 Hz (en local semi-réverbérant)
Phase et filtre réglables : 0° (normal) - 180° (inversé)
Réponse en fréquence : 35 - 200 Hz
Puissance nominale : 250 watts
Puissance crête : 750 watts
Pression impulsionnelle maximale : 111 dB RMS

Connectique
2 entrées / 2 sorties Haut niveau
1 entrée / 1 sortie stéréo RCA


Généralités
Alimentation : 115 - 230 V / 50 - 60 Hz
Consommation maximale / en veille / à l'arrêt : 165 watts / 0,49 watts / 0,04 watt
Dimensions (L x H x P) : 360 x 420 x 380 mm
Poids : 19 kg

Phase
En dessous d'une certaine fréquence (basses et infra-basses) les sons émis par le caisson de grave ne sont plus directifs. En fait, nous n'en percevons plus la provenance, l'oreille humaine ne parvient pas à situer spatialement l'origine du son. Cette fréquence est située autour des 100 Hz. Il est donc recommandé de couper (réglage de la fréquence de coupure) le plus bas possible le registre de grave du caisson pour avoir plus de liberté dans son placement dans la pièce.
Suivant la disposition du caisson de graves par rapport aux enceintes satellites, on peut être amené à inverser la phase du caisson de graves pour obtenir un son de meilleure qualité. Il faut alors commuter l'inverseur de la position 0° à la position 180°.

Fréquence de coupure (Crossover frequency)
Ce potentiomètre sert à régler la fréquence supérieure de la plage de travail du caisson de graves. Ce réglage va dépendre du type d'enceintes principales qui est utilisé avec le caisson de graves et de leur fonctionnement dans la pièce. Des essais seront nécessaires pour déterminer la meilleure fréquence.

Entrées et sorties Haut niveau
Si votre amplificateur intégré Hi-Fi ne possède pas de sortie à bas niveau pour caisson de grave, vous pouvez toujours brancher celui-ci depuis ses entrées Haut niveau sur les bornes dédiées aux haut-parleurs.
Les sorties Haut niveaux, pour leur part, restituent la même modulation que celles des entrée Haut niveau. Elles permettent de rebrancher les enceintes principales ou de rebrancher un deuxième caisson de graves en parallèle avec le premier. Dans ce cas, il faut que les sorties Haut niveau d'un caisson soient branchées sur les entrées Haut niveau du deuxième caisson.

Phase
Décalage dans le temps de 2 signaux. La phase se mesure en degrés (360° indique un retour à zéro). Quand deux signaux identiques sont hors phase (180°), ils s'annulent. Il est très important de bien respecter la phase des enceintes sous peine de pertes importantes dans les graves et d'une instabilité de l'image sonore (trou au milieu).
