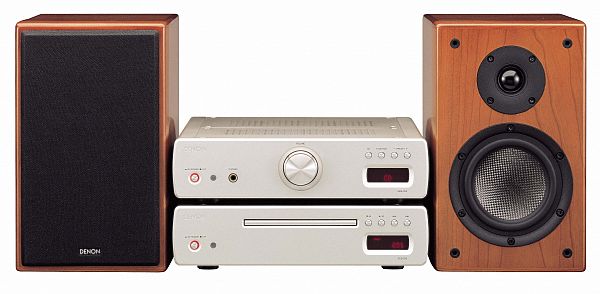

Denon Concept CX3

Chaînes hi-fi composées

Ampli-tuner DRA-CX3

Section amplificateur
Puissance de sortie nominale :
75 W + 75 W (8 ohms, DIN, 1 kHz, T.H.D. 0,7%)
150 W + 150 W (4 ohms, DIN, 1 kHz, T.H.D. 0,7%)

Distorsion dans les aigus : 0,05%
(à -3 dB par rapport à la puissance
nominale, sur 8 ohms, à 1 kHz)

Mesures
Sortie préampli après égaliseur (prises REC OUT) : tension nominale 150 mV

Sensibilité/impédance d'entrée :
PHONO : 2,5 mV / 47 kohms
PHONO (MC) : 0,2 mV / 100 ohms
CD, LINE1, LINE2, LINE3 : 130 mV / 47 kohms

Déviation RIAA PHONO (MM) : 20 Hz - 20 kHz ± 0,5 dB

Rapport signal/bruit
PHONO (aimant mobile) : 84 dB (connecteurs d'entrée court-circuités, tension d'entrée 5 mV)
PHONO MC (bobine mobile) : 70 dB (connecteurs d'entrée court-circuités, tension d'entrée 0,5 mV)
(pondéré A) CD, LINE1, LINE2, LINE3: 95 dB
(connecteurs d'entrée court-circuités)

Contrôle de tonalité BASS : ± 8 dB à 100 Hz
TREBLE : ± 8 dB à 10 kHz
Réponse en fréquence : 5 Hz - 40 kHz (+0,5 dB, -3 dB) - (Entrée CD, mode Pure direct ON)

Section tuner
Gamme de fréquences de réception FM : 87,5 MHz - 108,0 MHz
AM : 522 kHz - 1611 kHz
Sensibilité de réception FM : 1,5 %u03BCV / 75 %u03A9
AM: 20 µV
Séparation des canaux en FM 35 dB (à 1 kHz)
Rapport signal/bruit en FM Mono : 74 dB / stéréo : 70 dB
Taux de distorsion
harmonique en FM Mono : 0,3% / stéréo : 0,4%

Connectique
1 entrée Phono (MM/MC commutable)
1 entrée CD (RCA stéréo plaqué or)
1 entrée Line1 (RCA stéréo)
1 entrée Line2 (RCA stéréo)
1 entrée/sortie Line3 (RCA stéréo)
1 connecteur antenne FM coaxial 75 ohms
1 connecteur antenne AM Loop
1 port Dock Control pour Dock iPod ASD-1R optionnel
Borniers de sortie enceintes : impédance 4 - 16 ohms
1 prise secteur commutée, puissance maximale 100 W (0,43 A)
1 prise casque en façade

Généralités
Alimentation : AC 230 V, 50 Hz
Consommation : 105 W (marche) / 0,5 W (veille)
Dimensions (L x H x P) : 300 x 80 x 341 mm - Poids : 5,5 kg

Télécommande
Modèle RC-1060
Piles LR03 (AAA) x 2
Dimensions (L x H x P) : 44 x 233 x 22 mm - Poids :165 g (piles non comprises)

Lecteur CD/SACD DCD-CX3

Formats et supports compatibles
CD audio
SACD (Super Audio CD)
MP3 et WMA (compatible ID3 Tag)

Super Audio CD
Sortie analogique 2 canaux
Réponse en fréquence : 2 Hz - 50 kHz (-3 dB)
Rapport signal-bruit : 112 dB (sur le spectre audible)
Gamme dynamique : 109 dB (sur le spectre audible)
Niveau de sortie : 2,0 V (sur 10 kohms)
Type de signal numérique : DSD 1 bit
Fréquence d'échantillonnage : 2,822 MHz

CD
Sortie analogique 2 canaux
Réponse en fréquence : 2 Hz - 20 kHz
Rapport signal-bruit : 118 dB
Gamme dynamique : 100 dB
Niveau de sortie : 2,0 V (sur 10 kohms)
Type de signal numérique : PCM linéaire 16 bits
Fréquence d'échantillonnage : 44,1 kHz
Sortie numérique :
Coaxial : 0,5 V crête - crête / 75 ohms
Optique : -15 - -21 dBm

Connectique
1 sortie audio analogique (RCA stéréo plaqué or)
1 sortie audio numérique optique
1 sortie audio numérique coaxiale

Généralités
Alimentation : AC 230 V, 50 Hz
Consommation : 24 W (marche) / 0,2 W (veille)
Dimensions (L x H x P) : 300 x 80 x 310 mm - Poids : 7,0 kg

Télécommande
Modèle RC-1059
Piles LR03 (AAA) x 2
Dimensions (L x H x P) :44 x 233 x 22 mm - Poids : 165 g (piles non comprises)

Enceinte compacte SC-CX303

Type
Enceinte 2 voies, 2 haut-parleurs
Bass-reflex, faibles fuites de flux

Haut-parleurs
Grave/médium à cône, diamètre 130 mm
Aigu à dôme, diamètre 25 mm

Mesures
Impédance d'entrée : 6 ohms
Puissance maximale admissible : 100 W (IEC) / 200 W (crête)
Fréquence de coupure du filtre : 3 kHz
Réponse en fréquence : 35 Hz - 60 kHz
Sensibilité : 86 dB SPL (pour 1 W, à 1 m)

Connectique
Double bornier à vis
Compatible bi-câblage et bi-amplification
Compatible avec les câbles de forte section
Compatible prises bananes

Généralités
Dimensions (L x H x P) : 182 x 296 x 293 mm - Poids : 8,7 kg

Câbles d'enceintes non fournis.

Alimentation capable de répondre aux sollicitations les plus soudaines
Le circuit de puissance du DRA-CX3 utilise un système de contrôle exclusif, développé par Denon pour assurer une intensité suffisante même sur les fortissimo. Ce système reproduit donc avec précision des sons difficiles, comme les délicats pincements des cordes de guitare ou les puissantes attaques des percussions. De plus, le circuit de puissance de sortie utilise un condensateur Denon original, soigneusement conçu en vue d'une haute qualité sonore, afin d'obtenir un courant de puissance stable et d'une grande pureté. Pour laisser s'exprimer le meilleur de l'expression artistique.

Réglage de volume électronique, d'une grande précision
Le DRA-CX3 possède un réglage de volume de haute précision, d'une grande fiabilité, ajustable par incréments de 0,5 dB. Le volume se règle indépendamment sur les canaux gauche et droit, et le chemin du signal très simple ne demande aucun circuit complexe. La construction du potentiomètre de volume fait intervenir une combinaison de bois naturel d'églantier et d'aluminium usiné d'une grande rigidité, afin de supprimer efficacement les effets néfastes des vibrations et leurs influences sur la qualité sonore.

Alimentations et circuits de masse séparés pour chaque étage
Afin d'éliminer toute dégradation de signal provoquée par des fuites de courant, les étages de sortie de traitement numérique, analogique, les circuits de contrôle autour du microprocesseur, d'affichage et les relais de commutation disposent chacun de leur propre source d'alimentation et de leur propre circuit de masse. Cette conception élimine les risques d'interférences entre les différents circuits, ou par fuites de courant dans les circuits de masse formant les fondations de l'amplification et assure ainsi un son d'une grande pureté.

Conception directe
Le DRA-CX3 offre un chemin de signal simple et direct, conçu pour préserver la pureté du son original. Comme la sélection des signaux d'entrée s'effectue par relais, les influences néfastes provoquées par les résistances parasites lorsque l'appareil est sous tension sont éliminées, et le chemin du signal a été raccourci le plus possible, de façon à éviter toute dégradation. Le mode Pure Direct permet au signal de contourner les circuits de correction de timbre (tonalité), ce qui raccourcit encore le chemin du signal, pour un son plus pur.

Conception soignée, éliminant les vibrations
Une construction hybride par module, consistant à monter directement le blindage et le radiateur sur une plaque métallique, a été adoptée. Elle assure une meilleure évacuation de la chaleur et un blindage de qualité optimale pour les signaux de haute fréquence.

Nouvelle mécanique de transport CD
Le DCD-CX3 intègre une mécanique dont la technologie a été développée, à l'origine, pour les lecteurs haut de gamme Denon, en y apportant encore des améliorations supplémentaires. Un dispositif élaboré supprime les vibrations provoquées par le disque entraîné à des hautes vitesses de rotation ou par son excentricité ; même les disques mal centrés peuvent être lus sans defaut de vibrations. Pour absorber intégralement les vibrations provenant de la mécanique elle-même ou de sources externes, le plateau du disque est réalisé en aluminium moulé, assurant une rigidité supérieure ; la base de la mécanique de lecture est en zinc moulé, ce qui permet à la tête de lecture de recueillir les informations gravées sur le disque avec une précision encore supérieure.

Traitement AL24 Processing
Le traitement AL24 Processing est une technologie de reconstitution de la forme d'onde analogique de haute qualité, développée par Denon pour réduire le bruit de quantification et améliorer la résolution sonore. Cette technologie améliore de façon spectaculaire l'aptitude du lecteur à reproduire les passages où la musique s'éteint progressivement, ou ceux où elle démarre doucement, en partant du silence complet.

Convertisseur N/A hautes performances
Pour obtenir une extrême précision au niveau des tops d'horloge, le DCD-CX3 utilise un convertisseur N/A déjà éprouvé dans les lecteurs de CD haut de gamme Denon ; c'est lui qui fait office d'horloge maîtresse fournissant les signaux de référence aux divers appareils. Cette conception soignée réduit l'influence du jitter et permet d'obtenir un son de haute qualité, dessinant des courbes élégantes dans l'image sonore.

Transformateurs séparés
Le DCD-CX3 adopte une configuration à double transformateur, permettant d'éliminer les interférences mutuelles entre circuits analogiques et numériques, pour une plus grande clarté de lecture. Les circuits numériques et analogique, transformateurs compris, sont entièrement indépendants. Quant à l'alimentation, elle utilise un condensateur réputé pour ses qualités sonores subjectives, pour une plus grande stabilité et une meilleure clarté.
