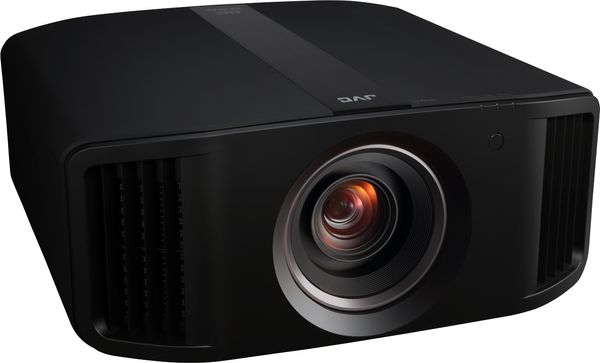

JVC DLA-NZ800BE

Vidéoprojecteurs UHD 4K

Matrice
Technologie D-ILA
Type de Matrice : 3e Génération 0,69" 4K D-ILA
Résolution native : 4096 x 2160 px
Nombre de matrices : 3
8K/e-shiftX
Résolution d'affichage : 8192 x 4320 px

Source lumineuse
Laser [1]
Type : Diode Laser BLU-ESCENT dernière génération
Durée de vie (mode standard) : 20 000 heures

Luminosité : 2 700 lm
Contraste dynamique : ∞ : 1
Contraste natif : 100 000 : 1
Contrôle dynamique de la puissance lumineuse
Modes : Mode 1 (gentle), Mode 2 (strong), Off
Ouverture manuelle
Réglages ouverture : -15 (stops down) à 0 (opens up)
Gamme de couleurs DCI-P3
100% REC 709
Profondeur de couleur : 12 bit
Certification ISFccc [2]

HDR
HDR10
HDR10+ [3]
Frame Adapt HDR [4]
Theater Optimizer [5]
HLG
Auto Tone Mapping
Affichage des informations de masterisation
Données d'information : MaxCLL and MaxFALL mastering data
Modes d'image HDR : BT.709 / BT.2020 / DCI / HDR

Objectif
Zoom : 2 x
Ratio de projection : 1,43 - 2,92:1
Diamètre : 65 mm
Matériau : Entièrement en verre
Conception : 17 éléments, 15 groupes dans un barillet entièrement en aluminium.
Décalage de l'objectif
- Décalage horizontal : ± 34 %
- Décalage vertical : ± 80 %
Zoom motorisé
Décalage motorisé
Focus motorisé
Projection Taille de l'affichage (diagonale) : 60" (152 cm) - 200" (508 cm)
Fonction mémoire
Nombre de préréglages utilisateur : 10
Protection de l'objectif

HDMI
HDMI [6]
Nombre d'entrées : 2
Data Rate : 48 Gbps
HDCP Version : 2.3
Signaux d'entrée compatibles :
- 8K60p
- 4K120p
- 4K60p
Signaux vidéo pris en charge :
- 480p, 576p, 720p 60/50
- 1080i 60/ 50
- 1080p 120/ 100/ 60/ 50/ 30/ 25/ 24
- 3840 x 2160p 120/ 100/ 60/ 50/ 30/ 25/ 24
- 4096 x 2160p 120/ 100/ 60/ 50/ 30/ 25/ 24
- 7680 x 4320p 60/ 50/ 30/25 /24
Signaux PC pris en charge : VGA / SVGA / XGA / WXGA / WXGA+ / SXGA / WSXGA+ / UXGA / WUXGA / WQHD (60) / WQHD (120)
Réglage du niveau d'entrée : Auto / Standard (16-235) / Enhanced (0-255) / Super White (16-255)
Réglage de l'espace colorimétrique : Auto / YCbCr4444 / YCbCr422 / RGB
Modes EDID : A et B (un matériel plus ancien peut nécessiter l'utilisation des paramètres B)

Connectique
Trigger out : connecteur mini-jack (3,5 mm) / alimentation : DC 12V / 100 mA
3D Synchro : connecteur mini DIN 3-pin
LAN : connecteur RJ45
RS-232 : connecteur D-sub 9-pin
SERVICE : connecteur USB (Type A) pour mise à jour logicielle et backup

3D
Compatibilité 3D
3D Versions : Frame Packing, Side-by-Side, Top & Bottom
Définitions d'image 3D :
- Frame Packing  : 720p 60/50, 1080p 24
- Side-by-Side : 720p 60/50, 1080p 60/50/24, 1080i 60/50
- Top & Bottom : 720p 60/50, 1080p/24
Émetteur 3D compatible (vendu séparément) : JVC PK-EM2
Lunettes 3D compatibles (vendues séparément) : JVC PK-AG3

Réglages images
Modes Images : Natural, Cinema, Film, Vivid, HDR10+, Frame Adapt HDR, HDR10, HLG, Pan_PQ, 6 User modes
Température des Couleurs : Xenon 1, Xenon 2, 5500K, 6500K, 7500K, 9300K, High Bright, HDR10+, HDR10, HLG, Custom 1, Custom 2
Profondeur de traitement Gamma : 12 bit
Réglage Gamma : HDR (Auto), HDR (PQ), HDR (HLG), 2.2, 2.4, 2.6, Cinema 1, Cinema 2, Film 1, Film 2, Pana_PQ, 3 Custom modes
Management des couleurs : CMS réglable sur 6 axes
MPC (Multiple Pixel Control)
Filmmaker Mode [7]
Mode Latence Faible
Clear Motion Drive
Motion Enhance
Auto Calibration : sonde optionnelle nécessaire (non fournie)
Mode Installation :
- Nombre de modes : 8
- Paramètres inclus : contrôle de l'objectif, réglage des pixels, masque, activation ou désactivation de l'anamorphose, réglage de l'écran, style d'installation, distorsion trapézoïdale et aspect
Modes Anamorphiques : 4 Modes (A, B, C, D)
Control4 SDDP

Alimentation et environnement
Alimentation : AC100-240V, 50/60Hz
Consommation d'énergie :
- Projecteur en fonction : 440W
- Mode veille : Eco Mode 0,2 W
- Mode veille réseau : 1,21 W (LAN), 0,94 W (RS-232C), 1,22 W (LAN + RS232C)
Délai de commutation : Approx. 15 min. (Mise en veille ou mise en veille en réseau ; par défaut)
Bruit du Ventilateur : 24 dB
Mode Eco
Minuterie de veille
Température de fonctionnement : de 5°C à 35°C
Humidité de fonctionnement : 20 % à 80 % d'humidité
Angle d'installation : Horizontal +/- 5 degrés / Vertical +/- 10 degrés
Altitude d'installation : inférieure à 2 000 m

Accessoires
Télécommande RM-MH27
Manuel utilisateur
Câble d'alimentation
Piles 2 x AAA

Dimensions et poids
Dimensions du projecteur (LxHxP) : 500 x 234 x 505 mm
Poids : 23,1 kg
Dimensions de l'emballage (LxHxP) : 640 x 415 x 665 mm
Poids de l'emballage : 28,5 kg

Notes
[1] BLU-Escent est une marque déposée de JVCKENWOOD Corporation.
[2] ISF est une marque déposée de Imaging Science Foundation, Inc.
[3] Le logo HDR10+™ est une marque commerciale de HDR10+ Technologies, LLC.
[4] Cette fonction est prise en charge à partir de la version logicielle v2.00 ou supérieure.
[5] Theater Optimizer ne peut être activé que lorsque le mode d'image du projecteur est réglé sur Frame Adapt HDR.
[6] HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées de HDMI Licensing LLC.
[7] FILMMAKER MODE™ logo is a trademark of UHD Alliance, Inc

Taille d'image et distance de projection (Format : 4096/2160)

Tone mapping

Les contenus HDR permettent d’afficher des images extrêmement lumineuses, avec des pics de luminosité parfois bien supérieurs aux capacités d'affichage d’un téléviseur (ou d'un vidéoprojecteur). Chaque fichier vidéo HDR contient donc une balise indiquant son niveau de luminosité maximal (MaxCLL pour Maximum Content Light Level), destinée au téléviseur (ou au projecteur) compatible HDR. Ce dernier se charge alors d’adapter l’affichage en fonction de ses capacités.

Les pics de luminosité des vidéos HDR atteignent généralement 1000 nits à 4000 nits, et peuvent même monter jusqu'à 10 000 nits. Or les meilleures TV peuvent généralement afficher des pics jusqu’à 1500 à 2000 nits. Le tone mapping ajuste alors les valeurs de luminosité de l’image HDR qui sont trop élevées pour être affichées par le téléviseur.

Sans la technologie de tone mapping, le moyen le plus simple d’afficher des images HDR est de couper les pics de luminosité non pris en charge par l'appareil (clipping). Cette méthode brutale conduit à respecter les niveaux de luminosité de l’image originale depuis le noir total (0 nit) jusqu’à la valeur maximale permise par la TV ou le projecteur, en plafonnant à cette valeur maximale toutes les parties de l’image originale dont la valeur de luminosité est supérieure. Dans ce cas, les objets très clairs et très lumineux comme les nuages ​​ou la neige sont alors simplement blancs, sans texture ni détail visible.

Pour éviter cela, le processus de tone mapping fait correspondre l’échelle de luminosité de l’image HDR avec l'échelle de luminosité de la TV ou du projecteur. La majorité des traitements de tone mapping fonctionnent selon le même principe : ils conservent les valeurs d’origine jusqu’à un certain point, pour garder un maximum de nuances dans les parties sombres de l'image, et compriment de manière progressive l'intensité lumineuse des éléments de l'image pour faire coïncider le pic de luminosité de l'image originale avec le maximum affichable par l'appareil. Les parties les plus sombres de l’image restent ainsi lisibles (les noirs ne sont pas bouchés) et les parties les plus lumineuses demeurent nuancées. Les nuages ou la neige ne sont alors pas aussi lumineux qu’ils devraient l’être si le téléviseur ou le projecteur était en mesure d’offrir des pics de luminosité très élevés. Mais ils sont plus lumineux que les autres éléments de l’image à l’écran et conservent des détails et de la texture.
