Comment connecter un caisson de basses REL ?

La connexion haut niveau, première liaison historiquement utilisée pour relier un caisson de basses et un ampli, constitue l’une des spécificités des caissons de basses REL à vocation hi-fi. Cette méthode consiste à relier directement le caisson de grave aux sorties enceintes de l’amplificateur. Elle permet non seulement de simplifier sa mise en place mais aussi, et surtout, d’améliorer l’intégration du grave dans un système audio. Fonctionnement, avantages et branchement : découvrez comment utiliser la connexion haut niveau dans votre installation.

Les caissons de basses REL Acoustics se distinguent de nombreux modèles concurrents par une particularité devenue emblématique : la possibilité d’être reliés directement aux sorties enceintes de l’amplificateur grâce à une connexion haut niveau.
Très appréciée en hi-fi, cette méthode permet au caisson de recevoir le même signal que les enceintes principales afin de prolonger plus naturellement leur réponse dans le grave. REL recommande même de l’associer à une liaison LFE dans certaines installations home-cinéma.
Pour comprendre l’intérêt de ce type de connexion, revenons d’abord sur les différentes façons de connecter un caisson de basses, avant de voir pourquoi REL privilégie la liaison haut niveau et comment la mettre en œuvre.

Les différentes connexions d’un caisson de basses

Un caisson de basses peut être relié à un système audio de plusieurs façons. Avant de détailler la connexion haut niveau privilégiée par REL, voyons les principales méthodes utilisées pour connecter un caisson.

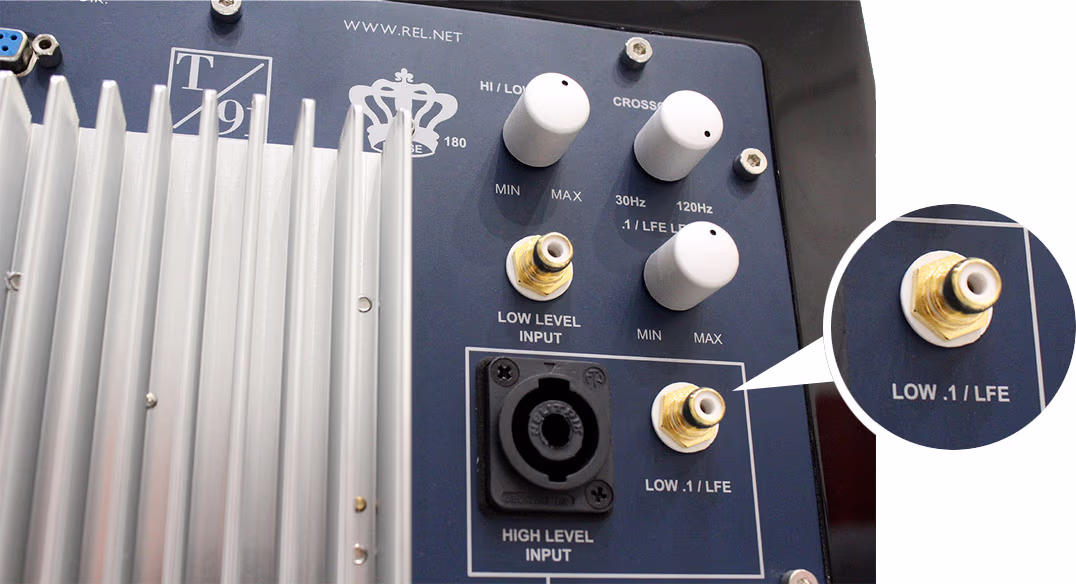

La connexion LFE (.1)

Apparue avec les premier ampli Dolby Pro Logic, la connexion LFE (Low Frequency Effects) est la méthode la plus courante dans une installation home-cinéma. Elle consiste à relier la sortie SUB / LFE d’un ampli home-cinéma au caisson de basses à l’aide d’un câble RCA mono. Dans les bandes son multicanales (Dolby ou DTS par exemple), ce canal dédié transporte les effets les plus spectaculaires des films, séries et désormais jeux vidéo : explosions, grondements ou impacts. Le caisson est alors chargé de reproduire ces effets avec puissance pour maximiser les sensations.

Les choses fonctionnent un peu différemment lorsqu’on écoute une source stéréo, comme un CD, la radio ou un service de streaming. Contrairement aux bandes son Dolby ou DTS, un signal stéréo ne contient pas de canal LFE. L’ampli home cinéma peut toutefois utiliser son système de gestion des basses fréquences, appelé bass management, pour envoyer une partie des basses fréquences vers le caisson. Le comportement dépend alors du réglage des enceintes au niveau de l’amplificateur :

• Si les enceintes sont configurées comme « petites » (small), l’ampli extrait les basses fréquences du signal stéréo et les redirige vers la sortie subwoofer. Ainsi, les enceintes principales reproduisent les fréquences médium et aiguës, tandis que le caisson prend en charge les basses.
• Si les enceintes sont déclarées « large », ou si l’on utilise un mode d’écoute direct destiné à préserver le signal d’origine, l’amplificateur laisse le signal stéréo intact. Les basses restent alors reproduites par les enceintes principales et le caisson ne reçoit aucun signal.

Dans une installation hi-fi, la connexion à une sortie SUB présente donc une limite : le caisson ne reçoit qu’une partie des basses fréquences extraite par l’amplificateur, et non le signal complet reproduit par les enceintes. C’est précisément pour cette raison que certains fabricants, comme REL Acoustics, privilégient une autre méthode de connexion : la liaison haut niveau, qui permet au caisson de recevoir directement le même signal que les enceintes principales.

La connexion bas niveau (Low Level)

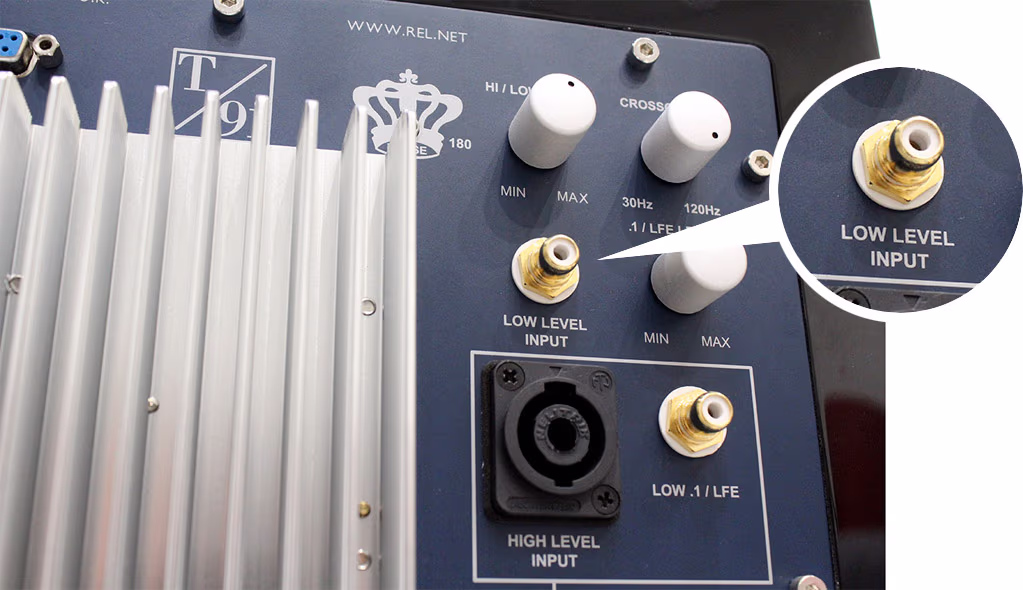

La connexion bas niveau utilise également un câble RCA, mais elle ne passe pas forcément par une sortie LFE. Dans ce cas, le caisson est relié à une sortie pré-out d’un préamplificateur, d’un amplificateur intégré ou d’un lecteur réseau.

Le signal transmis est un signal ligne, identique à celui utilisé pour relier un préamplificateur à un amplificateur de puissance. Le caisson reçoit alors le signal audio et applique lui-même un filtrage afin de reproduire uniquement les basses fréquences.
Cette méthode est aujourd’hui très répandue car de nombreux amplificateurs et appareils audio disposent d’une sortie subwoofer dédiée. Elle constitue généralement la solution la plus simple pour intégrer un caisson dans une installation hi-fi ou home cinéma.
On la rencontre notamment dans plusieurs configurations :

• les systèmes hi-fi disposant d’une sortie subwoofer dédiée
• les installations utilisant des enceintes actives
• les configurations stéréo avec préamplificateur et amplificateur de puissance

Dans ce type de connexion, le réglage de la fréquence de coupure et du niveau du caisson s’effectue généralement directement sur le caisson lui-même, afin de l’adapter aux spécifications des enceintes principales.
Si cette méthode est simple à mettre en œuvre, elle présente toutefois une particularité : le caisson reçoit uniquement un signal ligne issu du préamplificateur, et non le signal amplifié envoyé aux enceintes. Certains fabricants, comme REL Acoustics, privilégient donc une autre approche consistant à connecter le caisson directement aux sorties enceintes de l’amplificateur.

La connexion haut niveau (High Level / Speaker Level)

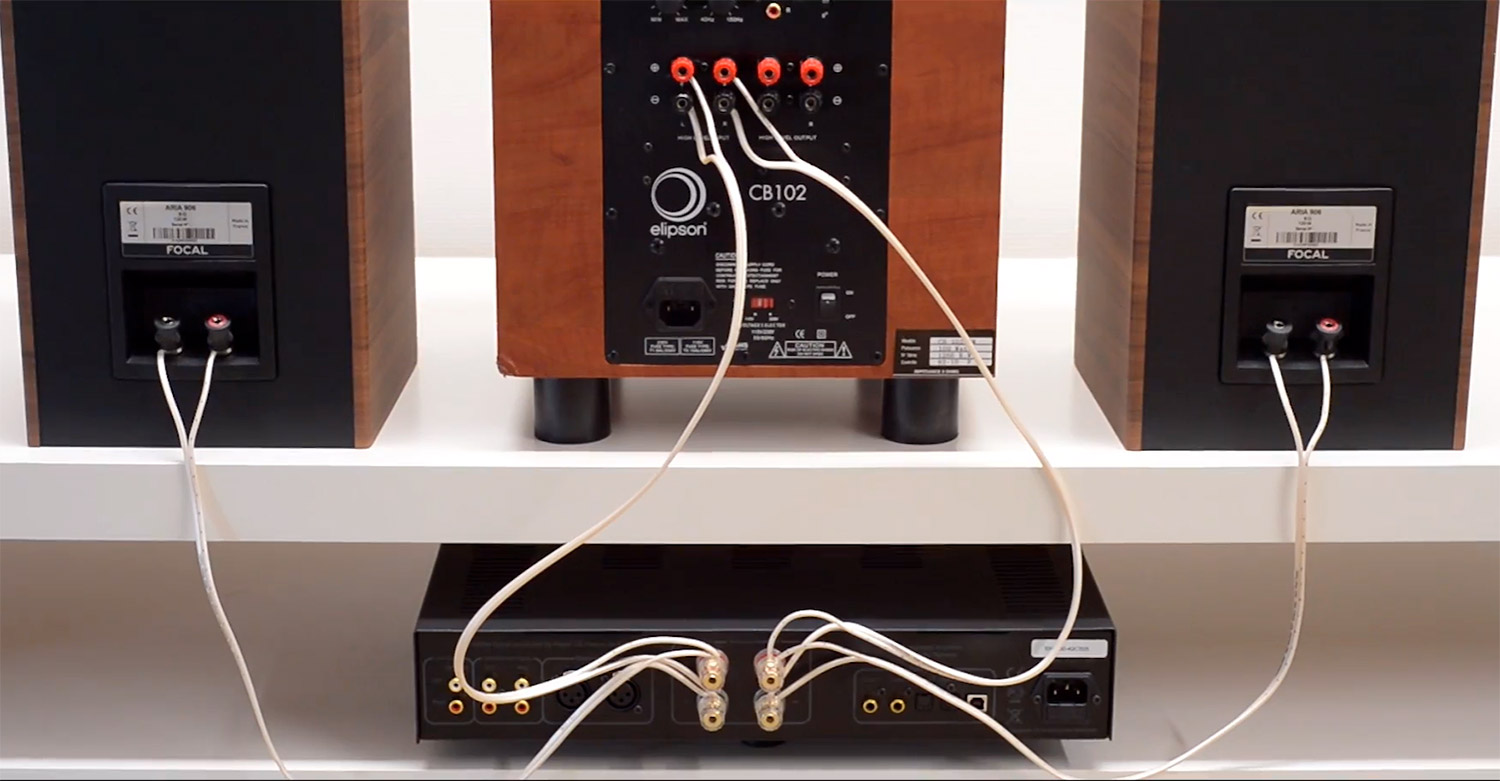

La connexion haut niveau consiste à relier le caisson de basses directement aux sorties enceintes de l’amplificateur. Le caisson reçoit ainsi le même signal que celui envoyé aux enceintes principales.

Contrairement à ce que l’on pourrait penser, cette connexion n’ajoute pratiquement aucune charge pour l’amplificateur. L’entrée haut niveau des caissons REL possède en effet une impédance très élevée, ce qui lui permet de prélever le signal sans perturber le fonctionnement des enceintes.

Le principe est simple : le caisson récupère le signal amplifié provenant de l’amplificateur, puis applique son propre filtrage interne afin de ne reproduire que les fréquences les plus basses.

Cette méthode présente un avantage important dans une installation hi-fi. Le caisson reçoit exactement le même signal que les enceintes, la même dynamique et le même comportement temporel. L’intégration du grave dans le système est ainsi souvent plus naturelle, avec un plus grand respect des harmoniques basses et des micro-dynamiques.

Les caissons REL utilisent pour cela un connecteur Neutrik Speakon, associé à un câble spécifique fourni systématiquement. Ce câble comporte trois conducteurs permettant de récupérer les deux canaux stéréo directement sur les borniers de l’amplificateur.

Cette approche est au cœur de la philosophie de REL Acoustics, qui considère ses caissons non pas comme de simples subwoofers destinés à produire des effets de grave, mais comme de véritables systèmes de renfort des basses fréquences conçus pour prolonger les performances des enceintes principales.

Pourquoi REL privilégie la connexion haut niveau

REL Acoustics se distingue de nombreux fabricants par une approche particulière de l’intégration du grave dans un système audio. La marque britannique ne conçoit pas ses produits uniquement comme des subwoofers destinés à produire des effets spectaculaires, mais plutôt comme des éléments capables de prolonger la réponse des enceintes principales dans les fréquences les plus basses.

REL décrit d’ailleurs ses modèles comme des Sub-Bass Systems, c’est-à-dire des caissons de basses conçus pour étendre le registre grave d’un système audio plutôt que pour ajouter simplement un renfort de basses.

Dans cette optique, l’objectif n’est pas simplement d’ajouter du grave, mais de préserver la cohérence sonore entre les enceintes et le caisson. Pour y parvenir, REL recommande d’alimenter le caisson à partir des sorties enceintes de l’amplificateur, grâce à la connexion haut niveau. Le caisson peut alors prolonger naturellement la réponse des enceintes dans l’infra-grave, ce qui facilite son intégration dans le système. À l’écoute, le grave semble ainsi davantage provenir de l’ensemble du système que d’un caisson distinct, ce qui contribue à une restitution plus homogène.

Pour cette raison, la connexion haut niveau constitue généralement la méthode privilégiée dans une installation hi-fi. Dans un système home-cinéma, elle peut également être associée à une connexion LFE afin de reproduire à la fois les basses fréquences des enceintes principales et les effets dédiés des bandes son Dolby et DTS.

Pourquoi utiliser la connexion haut niveau en hi-fi

Dans une installation hi-fi stéréo, la connexion haut niveau favorise une intégration particulièrement naturelle du caisson dans le système. Le caisson ne fonctionne plus comme une source de basses indépendante, mais comme une extension naturelle des enceintes.

À l’écoute, une fois la fréquence de coupure du caisson bien ajustée, le grave semble provenir des enceintes elles-mêmes plutôt que d’un caisson distinct, ce qui favorise une restitution plus homogène et plus naturelle.

Pourquoi REL recommande la double connexion en home-cinéma ?

Dans une installation home-cinéma, REL recommande souvent d’utiliser deux connexions simultanément entre l’amplificateur et le caisson : la connexion haut niveau et la connexion LFE.

Chaque liaison remplit alors un rôle différent. La connexion haut niveau permet au caisson de suivre les enceintes principales et de soutenir leur reproduction dans le grave, ce qui est particulièrement bénéfique pour l’écoute musicale mais aussi pour la restitution des basses fréquences présentes dans les différents canaux d’une bande son de cinéma.

La connexion LFE est quant à elle utilisée pour reproduire le canal dédié aux effets de basses fréquences des bandes son Dolby et DTS, comme les explosions, les impacts ou les grondements.

Les caissons REL sont conçus pour accepter ces deux signaux en parallèle. Ils peuvent ainsi reproduire à la fois les basses fréquences issues des enceintes principales et les effets spectaculaires du canal LFE.

Cette configuration permet de combiner la cohérence du grave des enceintes avec l’impact des effets cinéma, tout en conservant une intégration naturelle du caisson dans le système.

Comment connecter un caisson REL en haut niveau

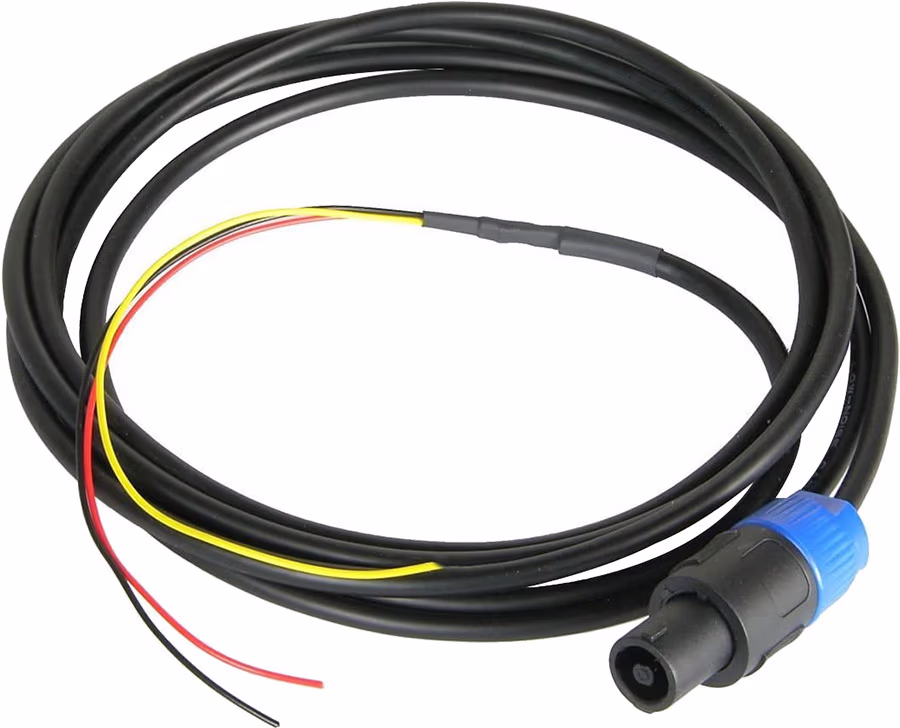

La connexion haut niveau des caissons REL s’effectue à l’aide du câble Speakon fourni. Ce câble spécifique permet de récupérer le signal des deux canaux stéréo directement sur les sorties enceintes de l’amplificateur.

D’un côté, il comporte un connecteur Speakon qui se branche sur l’entrée High Level du caisson REL. De l’autre, trois conducteurs dénudés permettent de se raccorder aux borniers de l’amplificateur et à la masse.

Cette connexion haut niveau en parallèle n’a aucune incidence sur le fonctionnement des enceintes ou de l’amplificateur, l’entrée haut niveau du caisson présentant une impédance très élevée.

Identifier les conducteurs du câble

Le câble haut niveau REL comporte trois fils, chacun correspondant à une connexion spécifique :

• fil rouge : borne positive du canal droit
• fil jaune : borne positive du canal gauche
• fil noir : masse

Ces connexions permettent au caisson de récupérer le signal stéréo directement sur les sorties enceintes de l’amplificateur.

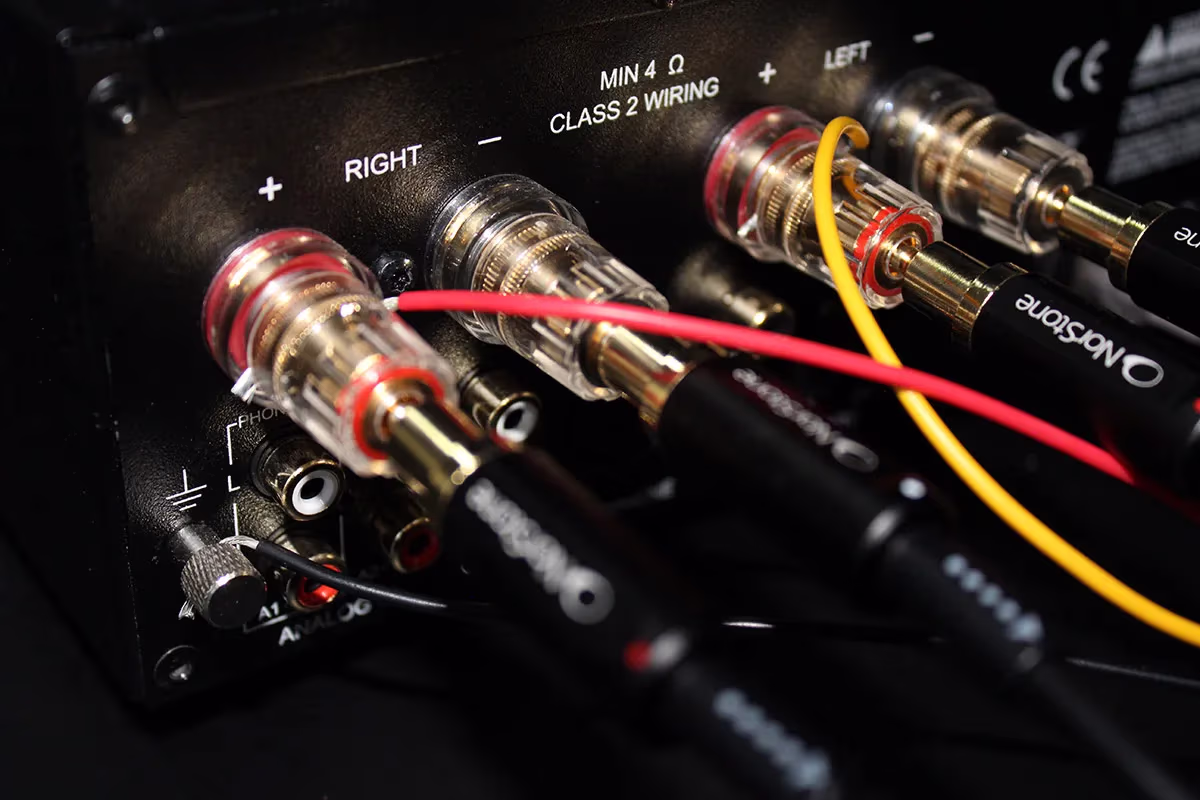

Connecter les fils à l’amplificateur

La connexion s’effectue directement sur les borniers de l’amplificateur, au même endroit que les câbles des enceintes.

Le branchement est le suivant :

• le fil rouge est connecté à la borne positive de l’enceinte droite
• le fil jaune est connecté à la borne positive de l’enceinte gauche
• le fil noir est connecté à un point de masse de l’amplificateur. Selon le type d’amplificateur utilisé, il peut être relié soit à la borne négative d’un canal, soit à une vis du châssis.

Les enceintes restent bien entendu connectées normalement à l’amplificateur.

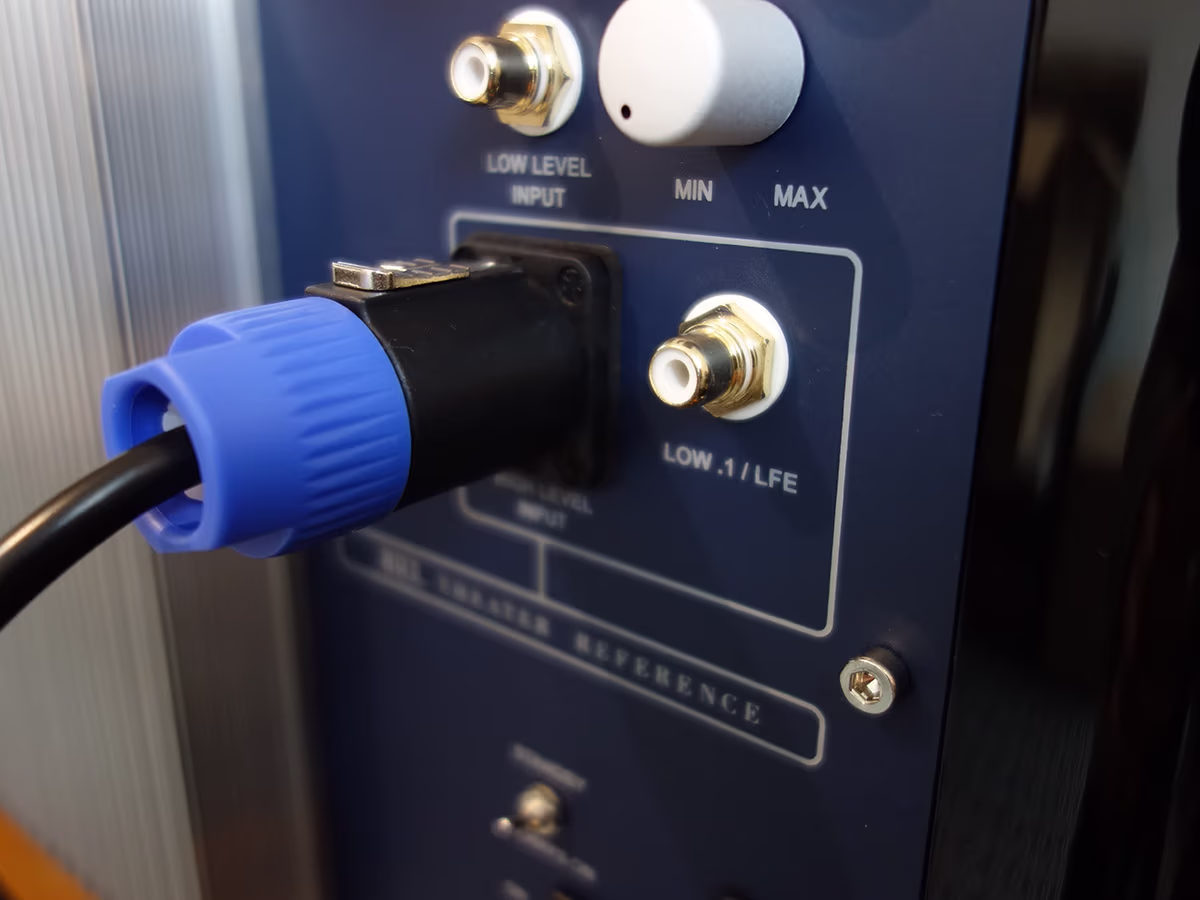

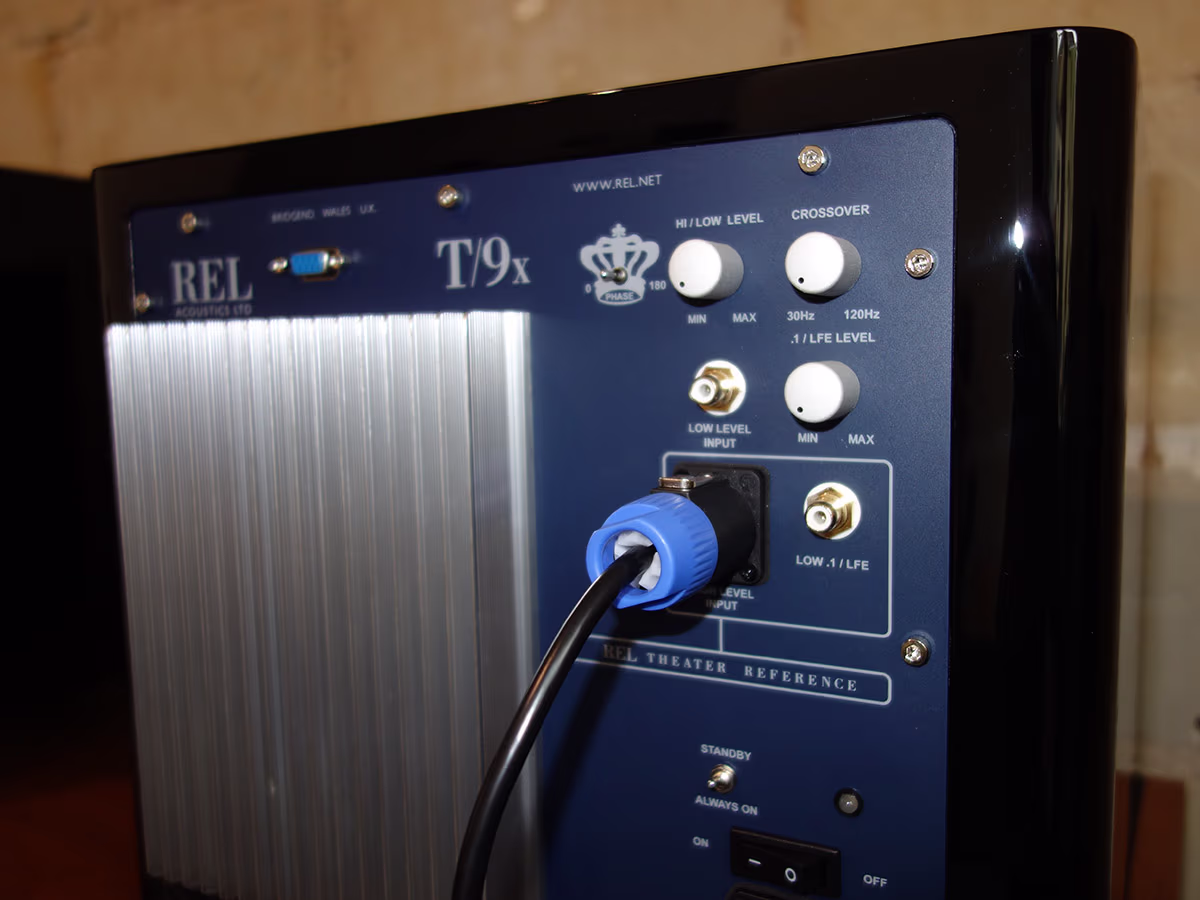

Brancher le connecteur Speakon au caisson

Une fois les fils raccordés à l’amplificateur, il suffit de connecter l’autre extrémité du câble Speakon au caisson.

Le connecteur Speakon s’insère dans l’entrée High Level située à l’arrière du caisson. Il suffit ensuite de le tourner légèrement pour le verrouiller.

Ce système de connexion assure un contact fiable et évite tout risque de débranchement accidentel.

Cas particuliers

Dans certaines configurations d’amplification, il peut être nécessaire d’adapter légèrement le branchement du fil noir.

Avec certains amplificateurs classe D ou des amplificateurs à conception entièrement symétrique (fully balanced), il est généralement recommandé de connecter le fil noir à une vis du châssis de l’amplificateur plutôt qu’à la borne négative d’un canal. En cas de doute, il est préférable de consulter la documentation du fabricant.

Les erreurs à éviter lors du branchement d’un caisson REL

La connexion haut niveau des caissons REL est simple à mettre en œuvre, mais certaines erreurs de branchement peuvent empêcher le caisson de fonctionner correctement ou nuire à l’intégration du grave dans le système.

Inverser les fils rouge et jaune
Le fil rouge doit être connecté au canal droit et le fil jaune au canal gauche. Une inversion n’endommagera pas l’installation, mais le caisson ne recevra plus correctement le signal stéréo.

Mal connecter le fil de masse noir
Le fil noir correspond à la masse. Selon le type d’amplificateur utilisé, il peut être connecté soit à la borne négative d’un canal, soit à une vis du châssis de l’amplificateur. Avec certains amplificateurs classe D ou entièrement symétriques, il est généralement préférable de le connecter au châssis de l’appareil.

Configurer les enceintes en mode « Small »
Dans un amplificateur home cinéma, les enceintes peuvent être configurées en mode « Small » ou « Large ». Lorsque le mode « Small » est sélectionné, l’amplificateur applique un filtrage des basses fréquences et redirige une partie du grave vers la sortie subwoofer (LFE). Ce réglage est généralement recommandé lorsque le caisson est connecté uniquement via la sortie LFE, mais il n’est pas idéal lorsqu’on utilise la connexion haut niveau.

Lorsque les enceintes sont configurées en mode « Small », les sorties enceintes de l’amplificateur ne délivrent plus le signal complet des canaux principaux. Le caisson connecté en haut niveau peut alors recevoir un signal partiellement filtré.

Pour exploiter correctement la connexion haut niveau d’un caisson REL, il est généralement recommandé de configurer les enceintes principales en mode « Large », afin que le caisson reçoive le signal complet des canaux gauche et droit.

Enfin, comme pour tout branchement audio, il est recommandé d’éteindre l’amplificateur avant de connecter ou de déconnecter les câbles.

Connexion haut niveau avec un caisson classique

La connexion haut niveau n’est pas exclusive aux caissons REL. Certains caissons de basses d’autres fabricants proposent également ce type d’entrée afin de récupérer le signal directement sur les sorties enceintes de l’amplificateur.

Dans ce cas, la connexion s’effectue généralement à l’aide d’un câble pour enceintes, relié aux borniers situés à l’arrière du caisson, plutôt qu’avec un connecteur Speakon. Le principe reste toutefois le même : le caisson est connecté en parallèle avec les enceintes principales afin de récupérer le signal directement sur les sorties enceintes de l’amplificateur.

Peut-on utiliser une connexion sans fil avec un caisson REL ?

REL propose également des solutions permettant de relier un caisson de basses sans câble audio entre l’amplificateur et le caisson.

Les modules REL HT-Air MKII, REL Arrow et REL Longbow utilisent une liaison radio dédiée pour transmettre le signal audio depuis l’amplificateur ou le préamplificateur vers le caisson. L’émetteur se connecte généralement à la sortie subwoofer (LFE) ou à une sortie ligne de l’appareil, tandis qu’un récepteur relié au caisson reçoit le signal sans fil.

Ce type de solution peut s’avérer particulièrement pratique lorsque le placement du caisson rend difficile le passage d’un câble dans la pièce, par exemple si le caisson est installé à distance du meuble audio.

Dans une installation hi-fi, une connexion filaire reste toutefois généralement privilégiée. Les solutions sans fil constituent surtout une alternative pratique pour simplifier l’installation dans certaines configurations.

Conclusion

La connexion haut niveau fait partie des particularités des caissons de basses REL. En récupérant directement le signal sur les sorties enceintes de l’amplificateur, elle permet au caisson de suivre le comportement du système et de s’intégrer plus naturellement à l’écoute.

Correctement mise en œuvre et soigneusement réglée, cette méthode permet de prolonger la réponse des enceintes dans l’infra-grave tout en conservant la cohérence et l’équilibre du système. C’est l’une des raisons pour lesquelles elle est souvent privilégiée en hi-fi.

Dans un système home-cinéma, elle peut également être associée à une connexion LFE afin de profiter à la fois d’un grave cohérent avec les enceintes et des effets spectaculaires des bandes son multicanales.
