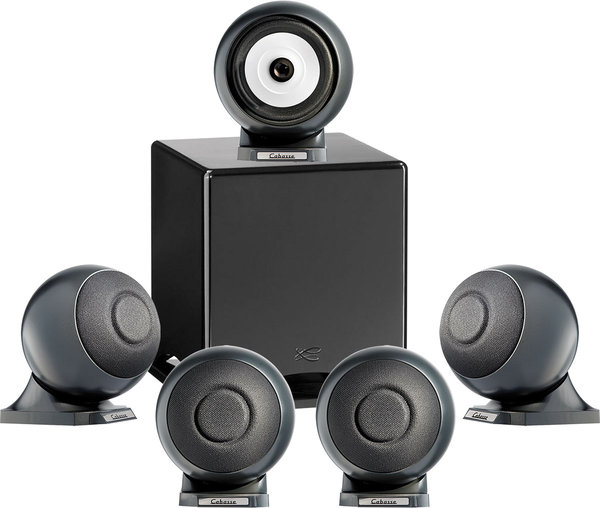

Cabasse iO2 System

Packs enceintes compactes

Caissons de basses Cabasse Santorin 25 M2 Noir laqué

Caisson de basses
Cabasse Santorin 25M2 - caisson de basses

Système de haut-parleurs
Haut parleur : 25 cm 25S20
Puissance nominale de sortie : 200 watts
Puissance maxi en sortie : 400 watts
Réponse en fréquence : 30 - 160 Hz
Fréquence de crossover :  40 - 180 Hz
Amplificateur audio : Intégré
Commandes : Réglage du volume du caisson de basses, bouton marche/arrêt, phase caisson de basses, fréquence de coupure du caisson de basses
Pression impulsionnelle max : 111 dB RMS

Connectique
Entrée LFE (RCA)
2 x entrée pour haut-parleurs
2 x sortie pour haut-parleurs

Alimentation
Source d'alimentation : Adaptateur secteur
Tension requise : CA 120/230 V (50/60 Hz)
Consommation électrique : 200 watt

Détails du système haut-parleur
Détails au sujet du pilote : Caisson de basses: 1 x pilote de caisson de basses - 10"

Général
Dimensions (lxhxp) : 360 x 420 x 380 mm
Poids : 17 kg

Enceintes satellites Cabasse iO2 Noir laqué sur socle

Type 2 voies
Blindage magnétique
Possibilité de fixation murale
Orientable
Fixation magnétique sur socle

Mesures
Puissance nominale : 80 watts
Puissance en crête : 560 watts
Efficacité : 93 dB/W/m
Réponse en fréquences : 150 Hz - 22 000 Hz
Filtre de grave : 2 700 Hz
Impédance : 8 ohms
Impédance minimale : 3,8 ohms

Haut-parleurs
Haut-parleurs à coïncidence coaxiale
Aigus DOM25 à dôme rigide et terre rare
Basses/médiums de 130 mm à membrane thermoformée Duocell

Généralités
Dimensions (d) : 160 mm
Poids :1,8 kg

Source à cohérence spatiale (SCS)
Principe consistant à trouver un point de source idéal pour une diffusion harmonieuse des ondes sonores et se traduisant par un grand respect des timbres, une excellente dynamique et une image sonore stable.

La coïncidence coaxiale
Elle consiste à mettre tous les haut-parleurs sur un même axe, voir un seul point, afin qu'ils forment une portion de sphère pulsante, sans se gêner les uns les autres, tout en respectant les critères de coïncidence des sources. L'équipe Cabasse a réussi cette intégration dès 1992 avec le haut-parleur tri-axial TC21, remplacé 10 ans plus tard par le TC22. Transducteur des modèles haut de gamme Artis, il présente une directivité régulière de 80 à 22 000 Hz, sans accident dans les zones de recouvrement entre les voies bas-médium, médium et aiguës. C'est également un outil indispensable pour la mise au point de protocoles de mesures et la vérification des applications des principes de la coïncidence spatiale.

Phase
En dessous d'une certaine fréquence (basses et infra-basses) les sons émis par le caisson de grave ne sont plus directifs. En fait, nous n'en percevons plus la provenance, l'oreille humaine ne parvient pas à situer spatialement l'origine du son. Cette fréquence est située autour des 100 Hz. Il est donc recommandé de couper (réglage de la fréquence de coupure) le plus bas possible le registre de grave du caisson pour avoir plus de liberté dans son placement dans la pièce.
Suivant la disposition du caisson de graves par rapport aux enceintes satellites, on peut être amené à inverser la phase du caisson de graves pour obtenir un son de meilleure qualité. Il faut alors commuter l'inverseur de la position 0° à la position 180°.

Fréquence de coupure (Crossover frequency)
Ce potentiomètre sert à régler la fréquence supérieure de la plage de travail du caisson de graves. Ce réglage va dépendre du type d'enceintes principales qui est utilisé avec le caisson de graves et de leur fonctionnement dans la pièce. Des essais seront nécessaires pour déterminer la meilleure fréquence.

Entrées et sorties Haut niveau
Si votre amplificateur intégré Hi-Fi ne possède pas de sortie à bas niveau pour caisson de grave, vous pouvez toujours brancher celui-ci depuis ses entrées Haut niveau sur les bornes dédiées aux haut-parleurs.
Les sorties Haut niveaux, pour leur part, restituent la même modulation que celles des entrée Haut niveau. Elles permettent de rebrancher les enceintes principales ou de rebrancher un deuxième caisson de graves en parallèle avec le premier. Dans ce cas, il faut que les sorties Haut niveau d'un caisson soient branchées sur les entrées Haut niveau du deuxième caisson.

Phase
Décalage dans le temps de 2 signaux. La phase se mesure en degrés (360° indique un retour à zéro). Quand deux signaux identiques sont hors phase (180°), ils s'annulent. Il est très important de bien respecter la phase des enceintes sous peine de pertes importantes dans les graves et d'une instabilité de l'image sonore (trou au milieu).
