Calibrer son système hi-fi / home-cinéma : pré-requis avant calibration

Chapitres :

Que faire avant de calibrer ses enceintes ?

Connecter correctement les enceintes et le caisson de basses

Pour que la calibration soit efficace, il faut bien entendu que toutes les enceintes que vous souhaitez utiliser soient correctement raccordées à l’ampli. Pour être sûr que les enceintes fonctionnent bien en phase, le respect de la polarité est primordial. Celle-ci est indiquée sur les borniers de l’ampli et des enceintes par un signe “plus” (+) et un signe “moins” (-) généralement doublés d’un code couleur universel : rouge pour le “plus” et noir pour le “moins”.

L’ampli home-cinéma Denon AVC-X4700H dispose de 11 paires de borniers pour enceintes pour alimenter par exemple un système Dolby Atmos 7.2.2 canaux plus une seconde zone d'écoute.

La connexion du caisson de basses se fait généralement au moyen d’un câble pour caisson RCA mono coaxial. Il sert à relier la sortie LFE de l’ampli à l’entrée correspondante du caisson de basses.

L’ampli home-cinéma Denon AVC-X4700H possède deux sorties LFE pour connecter simultanément deux caissons de basses et vous offrir encore plus de sensations.

Une fois les enceintes et le caisson de basses connectés, il convient de les positionner au plus près possible de l’emplacement de référence généralement schématisé dans le manuel utilisateur de l’ampli.

Bien placer ses enceintes et son caisson

Sur cette illustration, les enceintes frontales, les enceintes surround et le caisson de basses sont placées idéalement par rapport à la zone d’écoute.

Pour placer correctement vos enceintes, vous pouvez vous aider des recommandations du fabricant de l’ampli ou de celles des laboratoires Dolby telles qu’elles sont reprises par exemple dans le guide “Dolby Atmos - Le son home-cinéma en 3D”.

Un placement des enceintes home-cinéma selon ces recommandations vous garantit un résultat optimal avec les pistes audio Dolby Digital, Dolby True HD et Dolby Atmos mais aussi DTS, DTS HD Master Audio et même DTS:X pour lesquelles les préconisations sont assez proches.

Sur ce schéma, Dolby indique très précisément les angles à respecter dans le positionnement des enceintes pour obtenir une spatialisation sonore optimale (ici un système Dolby Atmos 5.1.2 canaux).

Pour les enceintes avant gauche et droite, en home-cinéma comme en hi-fi, il est recommandé de les décoller si possible des murs arrière et des parois latérales d’au moins 40 cm.

Le caisson peut être placé en face des spectateurs, entre la centrale et l’enceinte avant gauche ou droite, ou bien dans un angle voire sur le côté, entre les spectateurs et les enceintes frontales. Généralement, plus il est proche d’un mur ou d’un angle, meilleur est le rendu dans le grave.

Assigner les bonnes sorties aux bonnes enceintes

Une fois les enceintes et le caisson de basses raccordés et mis en place, il peut être nécessaire de se rendre dans le menu de configuration des enceintes sur l’ampli pour régler correctement l'affectation des canaux d’amplification en fonction des borniers d'enceintes utilisés et de votre configuration. Ce sera notamment nécessaire si vous souhaitez utiliser l’un des borniers pour bi-amplifier vos enceintes avant, ou si vous possédez des enceintes surround arrière en plus des enceintes surround classiques (configuration 7.1 par exemple). De la même façon, si l’un des borniers peut être affecté aux enceintes d’effets Atmos avant/arrière ou à une seconde zone d’écoute, il faudra le spécifier.

Le plus simple est de se reporter au manuel d’utilisation de l’ampli pour vérifier la marche à suivre. Les amplis avec fonction de calibrage automatique des enceintes proposent par ailleurs un assistant de configuration qui vous accompagnent à chaque étape du processus avec des illustrations pour vous guider. Il suffit que le téléviseur soit relié à la sortie HDMI de l’ampli pour en profiter.

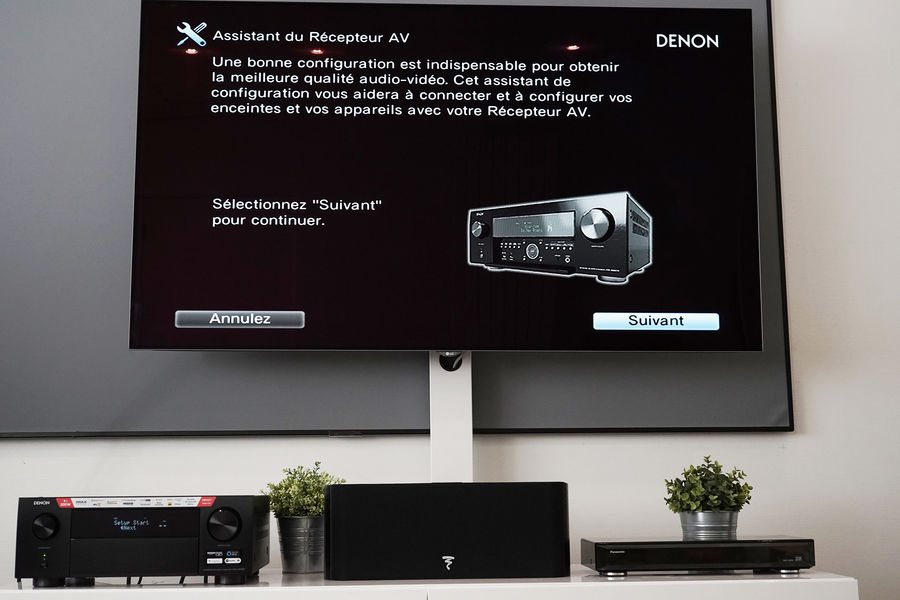

L’assistant de configuration des amplis home-cinéma guide l’utilisateur pas à pas lors du processus de configuration des enceintes.
