Enceintes 100 volts

Choisir une enceinte 100 volts

Les enceintes 100 volts sont souvent choisies pour la sonorisation d'espaces publics, de boutiques, de centres commerciaux, de bureaux ou de tout autre bâtiment nécessitant l'emploi de nombreux haut-parleurs et d'importantes longueurs de câbles. L’utilisation de haut-parleurs 100 V s’impose comme la solution la plus fiable pour alimenter efficacement de multiples enceintes à partir d’un unique amplificateur. Les enceintes 100 volts peuvent être encastrables, compactes et parfois même étanches, idéales pour l'extérieur.

Pourquoi choisir une enceinte 100 volts ?

Lors de la sonorisation d’une boutique, de bureaux ou d’un bâtiment, il est très fréquent que les distances entre les enceintes et l’amplificateur dépassent plusieurs dizaines ou centaines de mètres. De si grandes longueurs engendrent d’importantes pertes et chutes de tension entre les deux extrémités des câbles. À moins d’utiliser des câbles de forte section (6 mm ou plus), l’emploi d’un système classique fonctionnant à basse impédance (4 ou 8 ohms) n’est pas assez efficace pour éviter les pertes en ligne.

De plus, la sonorisation de grands espaces nécessite l’emploi de nombreux haut-parleurs éloignés les uns des autres pour couvrir efficacement toute la surface du bâtiment. L’utilisation d’enceintes classiques rend alors délicat le câblage, car il est obligatoire de respecter l’impédance de l’amplificateur et sa puissance maximale. Par exemple, avec dix haut-parleurs de 8 ohms connectés en parallèle, l’impédance totale de l’installation est de 0,8 ohm. Aucun amplificateur ne peut résister à une telle charge : il risque tout simplement de griller et les enceintes pourraient être fortement endommagées. Le câblage doit par conséquent être réalisé en associant des montages en série et en parallèle pour respecter l’impédance minimale de l’amplificateur. Ce câblage s’avère cependant rapidement complexe, onéreux et très long à mettre en oeuvre. Cette configuration nécessite également l’emploi d’enceintes identiques et n’autorise pas une gestion indépendante du volume pour chaque pièce du bâtiment.

Choisir des haut-parleurs 100 volts offre alors de nombreux avantages, à commencer par une chute de tension ligne nettement moindre. Il est ainsi possible d’utiliser des câbles de plus faible section (0,75 mm² ou plus) et donc moins onéreux. De plus, lorsque plusieurs haut-parleurs 100 V sont utilisés, la charge totale n’est plus calculée selon l’impédance des enceintes, mais en fonction de la somme en watt des puissances admissibles des enceintes. Le câblage en parallèle n’est alors plus problématique et l’utilisation d’enceintes 100 V de différentes puissances est également possible. L’unique contrainte à respecter est que la puissance globale de toutes les enceintes 100 volts doit obligatoirement être inférieure à la puissance maximale que peut délivrer l’amplificateur. Par exemple, pour la sonorisation d’un complexe sportif, on peut envisager 1 enceinte de 10 watts à l'accueil, 3 enceintes de 5 watts dans les vestiaires et 3 enceintes de 10 watts dans les salles de sport. La puissance totale serait de 55 watts. L’emploi d’un ampli comme l'Artsound MX-60M est alors envisageable.

Quel amplificateur utiliser pour des enceintes 100 V ?

Pour alimenter un haut-parleur 100 V, il est nécessaire d’utiliser un amplificateur adapté. Il existe des modèles spécifiquement conçus pour les enceintes 100 V. C’est par exemple le cas des amplis Artsound MX-60M et Artsound MX-2406M. Le premier délivre une puissance de 60 watts, le second jusqu'à 120 watts sous une tension de 100 V sur les sorties haut-parleurs. L’utilisation d’un ampli de puissance ou d’un ampli hi-fi habituellement utilisé pour connecter des enceintes classiques (4 ou 8 ohms par exemple) est également possible. Il est cependant nécessaire d’y adjoindre un transformateur élévateur pour convertir le signal audio en sortie de l’amplificateur en signal 100 volts.

Attention ! Insérer un transformateur élévateur en sortie d’un amplificateur hi-fi va engendrer une perte de puissance. Il est alors nécessaire que la somme des différents haut-parleurs 100 V ne dépasse pas les 70 % de la puissance maximale de l’amplificateur. Par exemple, si la puissance totale de l’installation est de 100 watts, on choisira au minimum un ampli de 143 watts. À noter que l’utilisation d’un ampli plus puissant que les enceintes ne présente aucun risque pour un haut-parleur 100 V. Une enceinte 100 V de 30 W ne pourra par exemple jamais recevoir plus de 30 W, que l’ampli fasse 30 watts ou 150 watts.

Comment fonctionne une enceinte 100 volts ?

Chaque enceinte ou haut-parleur 100 volts intègre un transformateur dont le rôle est de “re-convertir” la tension entrante de 100 V en un signal de modulation classique. C’est uniquement ce transformateur qui différencie une enceinte classique d’une enceinte 100 V. Celui-ci va également avoir pour rôle d’isoler la charge d’impédance des haut-parleurs afin qu’elle ne soit pas répercutée sur l’amplificateur. C’est cette isolation qui permet de relier d’innombrables enceintes 100 V sur un unique amplificateur.

Quelle puissance pour des haut-parleurs 100 volts ?

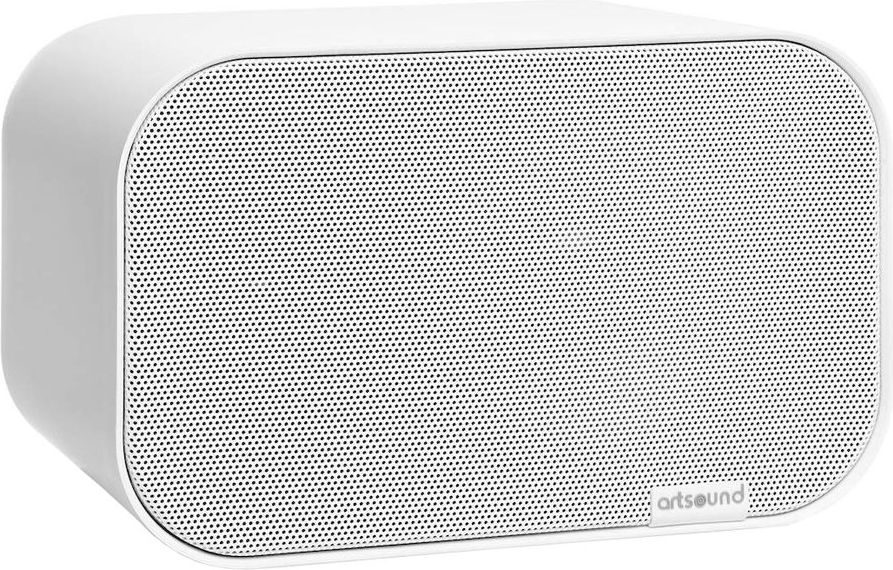

Sur la grande majorité des enceintes 100 V, le transformateur abaisseur va également permettre de sélectionner la puissance en watts envoyée aux haut-parleurs. Par exemple, l’enceinte 100 V Artsound UNI40T peut être réglée sur 4 niveaux de puissance : 4 watts, 7,5 watts, 15 watts ou 30 watts. Le choix de la puissance s’effectue généralement par palier de 3 dB. Chaque position va donc avoir pour effet de diviser ou de multiplier par deux la puissance sonore par rapport à la valeur précédente. Chaque enceinte tire ainsi uniquement la charge qui lui est nécessaire. Il est alors possible d’utiliser des haut-parleurs 100 V de différentes puissances sur le même circuit. Le volume et la puissance de chaque enceinte peuvent par ailleurs être contrôlés indépendamment.

À noter que certaines enceintes 100 V peuvent également fonctionner sur une installation hi-fi classique. Dans ce cas, un sélecteur est implanté sur l’enceinte pour choisir son mode de fonctionnement : 100 V ou 8 ohms. La puissance admissible par l’enceinte dans ces deux modes est en revanche différente. Il convient donc d’étudier les caractéristiques de l’enceinte pour garantir une parfaite adaptation à l’amplificateur.

Configuration stéréo ou mono ?

La réalisation d’un système audio stéréo fonctionnant sous 100 V est techniquement possible. Cependant, la plupart des sonorisations 100 V sont effectuées en mono car cela facilite le câblage en évitant de tirer deux lignes distinctes, divisant également le coût par deux. Une configuration monophonique permet de plus d’assurer une restitution sonore toujours optimale, peu importe la position de l’auditeur dans la pièce. Il faut en effet savoir que la stéréo implique que l’utilisateur soit situé dans une zone très restreinte entre les haut-parleurs des canaux gauche et droit pour que l’effet stéréophonique soit efficace. En dehors de cet espace, l’auditeur ne perçoit plus équitablement l’intégralité de la musique. La dispersion de multiples haut-parleurs 100 V mono se révèle donc plus efficace pour bénéficier d’une restitution de qualité sur toute la superficie de la pièce.

Quelle enceinte 100 V choisir ?

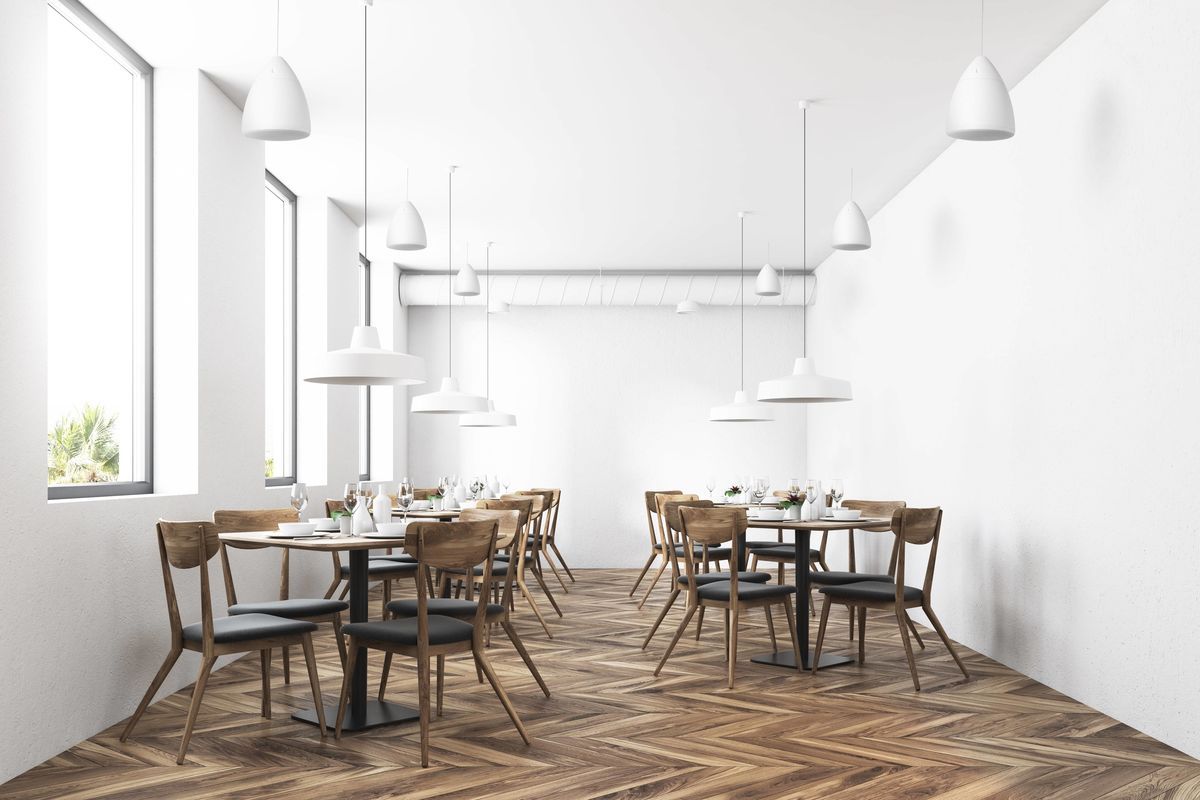

Enceintes compactes, enceintes encastrables, enceintes d’extérieur… Il existe de nombreux types d’enceintes 100 Volts. Le choix du modèle doit avant tout être effectué en fonction de la pièce à sonoriser. Par exemple, pour un bâtiment présentant une grande hauteur sous plafond, l’utilisation d’enceintes encastrables ou suspendues est généralement la solution la plus efficace. En plaçant ainsi les enceintes au plafond, la diffusion sonore est effectuée sur 360°, de sorte que chaque auditeur perçoit parfaitement la musique, sans que le son ne soit obstrué par un meuble ou des personnes placées devant les enceintes. La gamme d’enceintes Elipson Bell est par exemple conçue pour cette utilisation. Elle peut fonctionner sur un système classique de faible impédance ou sur une configuration 100 volts.

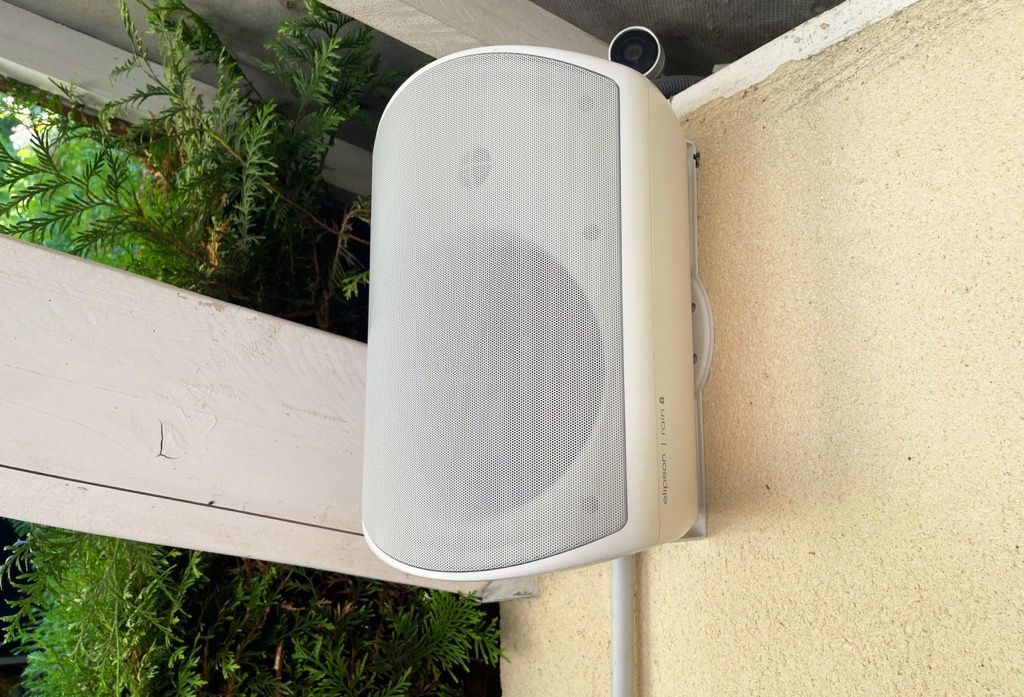

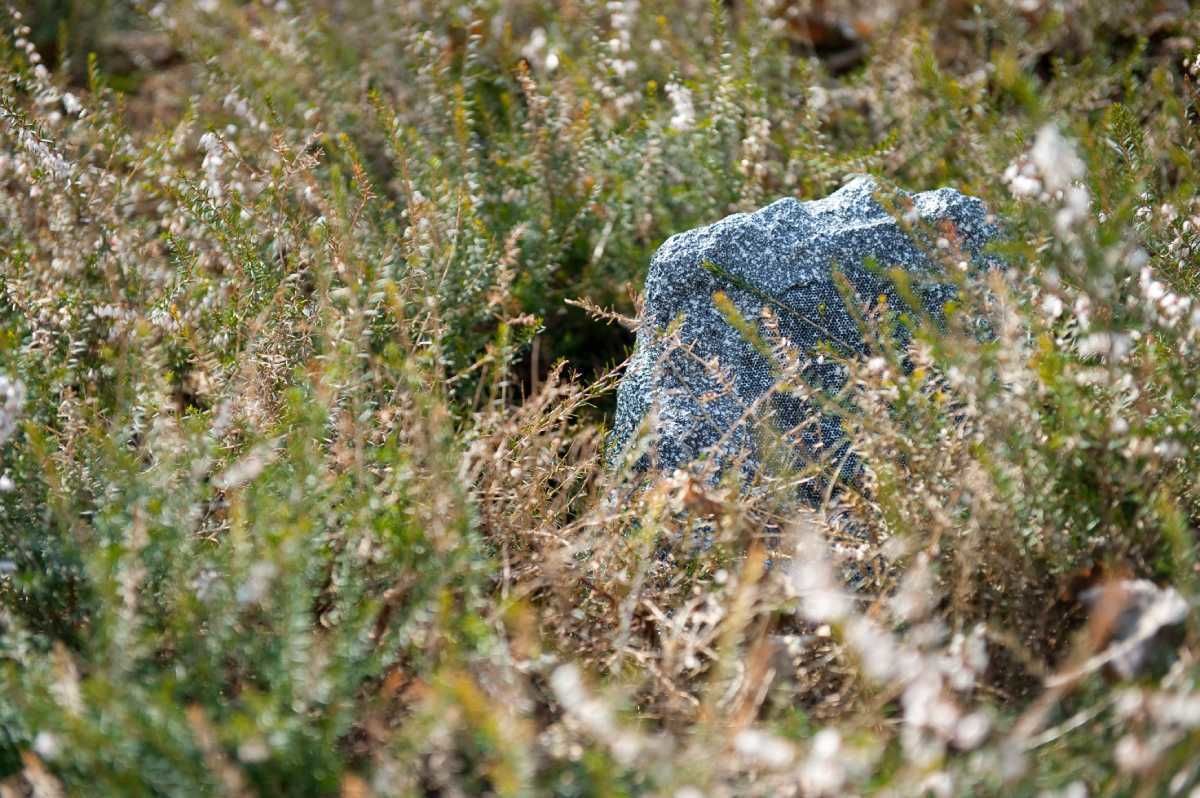

La sonorisation d’un jardin ou d’une pièce humide comme une piscine couverte ou un vestiaire nécessite de choisir une enceinte 100 volts tropicalisée. Ces enceintes sont résistantes à l’humidité et aux conditions climatiques extrêmes (vent, neige, pluie, etc.). Dans cette catégorie d’enceintes, les enceintes qui reprennent la forme d'un rocher constituent une solution visuellement discrète pour sonoriser un jardin.

Quel câble utiliser pour une enceinte 100 V ?

L’un des avantages majeurs d’une sonorisation 100 V est de limiter les pertes en ligne, autorisant ainsi l’utilisation d’un câble de faible diamètre sur plusieurs dizaines ou centaines de mètres. Il est tout de même nécessaire de prendre en considération la puissance requise par l’installation. Voici un tableau illustrant les différentes sections recommandées en fonction de la puissance à transmettre et de la longueur.

Comme on peut le constater, pour alimenter des enceintes 100 V, un simple câble de 0,75 mm² est amplement suffisant pour transmettre une forte puissance de 240 watts sur une centaine de mètres. Cependant, étant donné que le câble d’enceintes sera très certainement amené à être dissimulé dans un mur ou un plafond, il est nécessaire de choisir un câble certifié CL3 pour répondre aux normes incendie. C’est par exemple le cas des câbles Norstone Dual 150 CL3 et Audioquest SLiP-DB 16/2.
